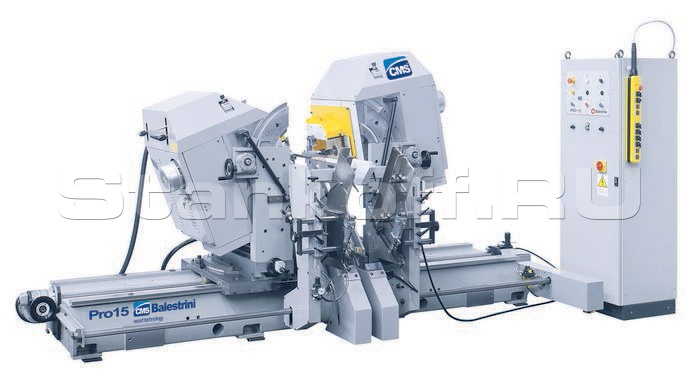

Двухсторонний шипорезный станок PRO 15

Гарантия
Сервис
Доставка
Лизинг
8-800-5555-770
А хотите мы Вам перезвоним? Да
Можно оплатить через

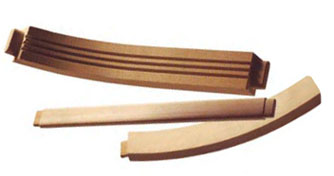

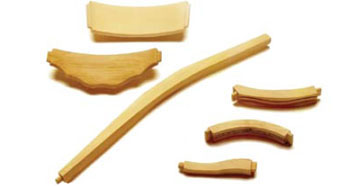

Двухсторонний шипорезный станок предназначен для формирования овальных или круглых шипов с обеих сторон заготовки.
Со скоростным загрузчиком заготовок RBF2, производительность станка достигает 1200 деталей в час.

Преимущества шипорезного станка

  • Одновременная обработка детали с двух сторон сокращает время рабочего цикла, но не влияет на точность;
  • Надежность машины делает ее незаменимой при производстве крупных серий однотипных заготовок;
  • При изменении угла наклона или поворота шипа, длина заготовки остается неизменной и дополнительная подстройка не требуется.

Особенности конструкции

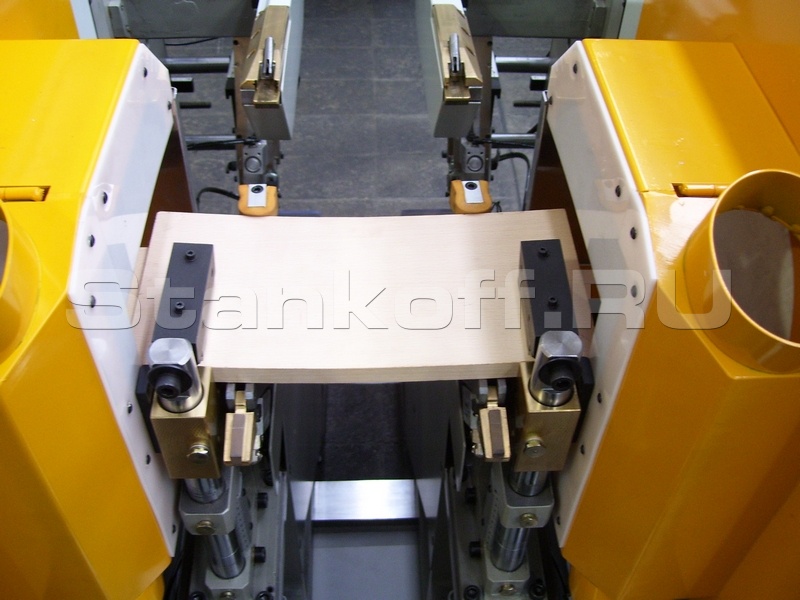

Две колонны с рабочими узлами опираются на основание. На основании смонтированы упрочненные стальные направляющие. Колонны перемещаются на линейных нагруженных подшипниках. Такая конструкция позволяет добиться скольжения суппортов без люфта на протяжении длительного срока эксплуатации. Более того, рабочие узлы двухстороннего шипорезного станка поддерживаются двумя плечами по одному с каждой стороны, что обеспечивает дополнительную устойчивость и распределяет вес суппорта равномерно по площади основания. Цифровые механические индикаторы позволяют быстро проводить перенастройку станка.

Двухсторонний станок спроектирован с таким расчетом, чтобы при изменении угла наклона шипа или повороте шипа, длина заготовки оставалась неизменной и дополнительная подстройка не требовалась.

Высококочастотные двигатели, вращающиеся со скоростью 11 000 об/мин позволяют получить отличное качество обработки шипов.

Базовая комплектация станка перенастраивается с помощью механических цифровых индикаторов и рукояток.
По запросу, возможно оснащение двухстороннего шипорезного станка цифровым позиционером 2К, при этом скорость и точность перенастройки станка сводится к считанным минутам. Этот параметр особенно важен при производстве небольших серий разных деталей. Программное обеспечение позволяет оперировать макросами, а также программирование станка может осуществляться с удаленного компьютера по сети.

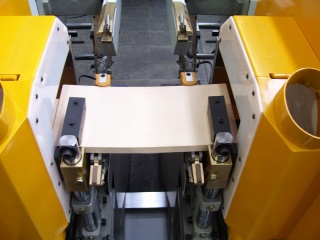

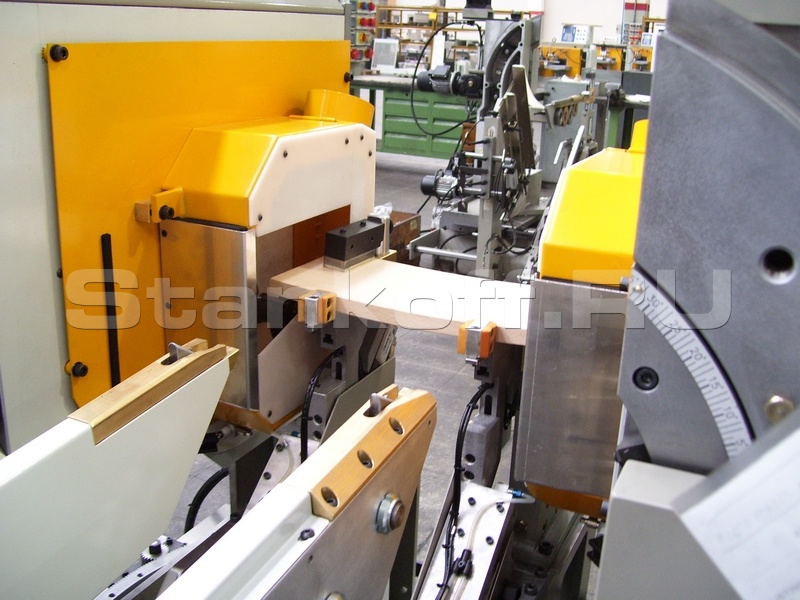

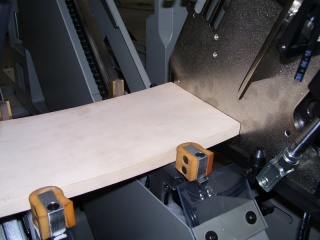

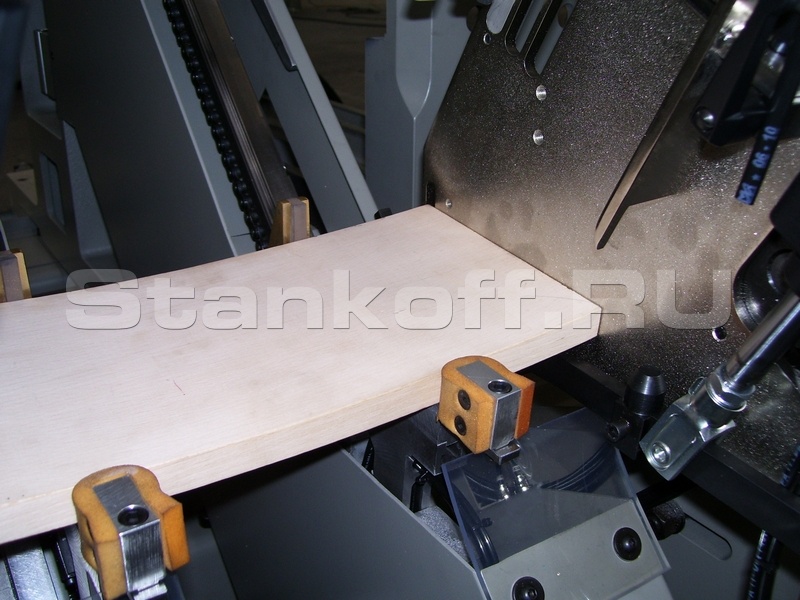

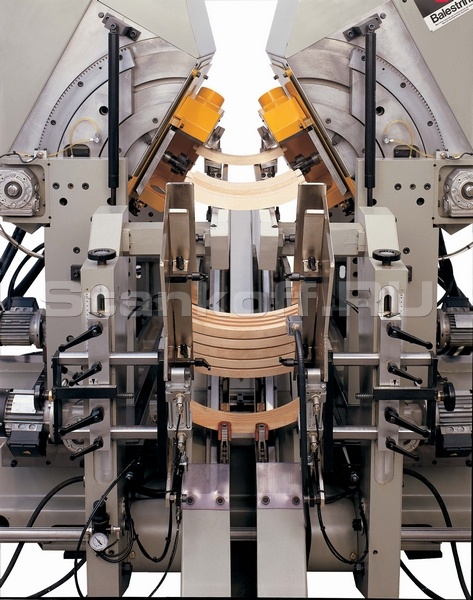

Загрузчик деталей, RBF2 механизирует процесс подачи деталей в зону обработки. Конструкция загрузчика позволяет оперировать деталями самой разной длины и точно подавать их и выгружать из зоны обработки.


Узел загрузки

Комлпект поставки

  • Программируемый логический контроллер для управления станком;
  • Моторизованное раскрытие групп;
  • Инверторы для регулировки скорости зарезки шипов;
  • Две фрезерных головки с пилами-дробилками;
  • Дополнительные кнопки управления для настройки станка;
  • Скоростное загрузочное устройство RBF2;
  • Наклоняемые столы;
  • Сервисные ключи;
  • Инструкция по эксплуатации.

По запросу

  • Cменные ножевые пластинки.

Рекомендации

Двухсторонние шипорезные станки необходимы при выпуске крупных серий продукции и подходят большим и средним предприятиям. Обработка за одну установку благоприятно сказывается на точности шиповых соединений.

Технические характеристики двухстороннего шипорезного станка PRO 15
Производительность станка с загрузчиком, шипов/ч 2400
Минимальное время рабочего цикла, с 3
Геометрия заготовки
Длина заготовки, мм 160-2000
Максимальное сечение детали, мм 65х65 или 130х30
Минимальное сечение детали, мм 10х10 или 15х8
Максимальный вес деталей в магазине, кг/с 30
Угол поворота рабочих суппортов, ° -10… +45
Угол наклона рабочих суппортов, ° -23… +45
Параметры рабочих узлов:
Скорость вращения фрез, об/мин 11000
Мощность двигателей, кВт 2х3
Диаметр шпинделя, мм 25
Диаметр подрезной пилы, мм 80
Диаметр фрезерной головы, мм 60

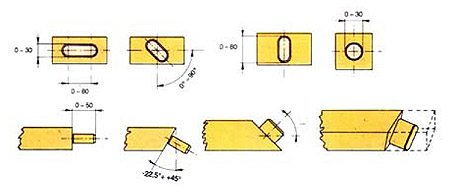

Геометрия шипов:
Диаметр паза, мм 0-30
Толщина шипа, мм 0-30
Длина шипа, мм 0-80 + 2 радиуса
Глубина шипа, мм 0-40
Наклон шипа, ° 0-90
Максимальный сдвиг центра шипа по отношению к плоскости, град
По вертикали, ° -15…+65
По горизонтали, ° -25…+120
Потребление сжатого воздуха, л/цикл 18
Давление в магистрали, атм 6
Патрубки удаления пыли, мм 4х100
Производительность аспирации, м3/ч 3400
Скорость отбора воздуха, м/с 25
Установленная мощность, кВт 8,15
