Четырехсторонний станок продольно-строгальный G 240/4

Есть предложение дешевле?
1 913 061 руб
1 760 016 руб
Гарантия
Сервис
Доставка
Лизинг
8-800-5555-770
А хотите мы Вам перезвоним? Да
Можно оплатить через

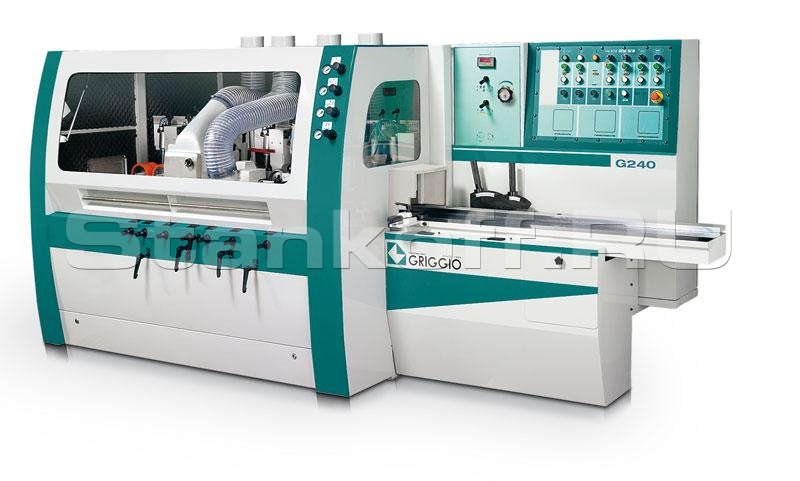

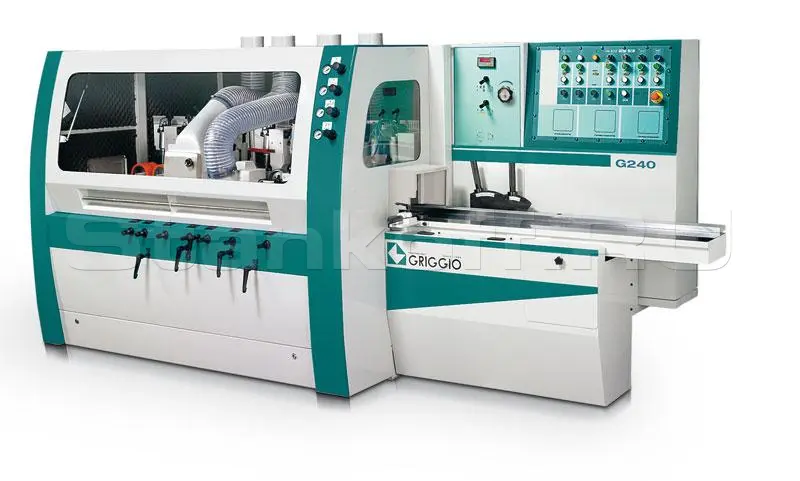

Четырехсторонний строгально-калевочный станок GRIGGIO G 240/4, оснащенный четырьмя шпинделями, по одному с каждой стороны, используются на крупных предприятиях при многосменной работе для изготовления изделий заданной геометрической формы за один проход, для чего выполняется плоская и профильная обработка заготовок. Вес станка составляет 1750 кг, поэтому он относится к станкам тяжелой группы.

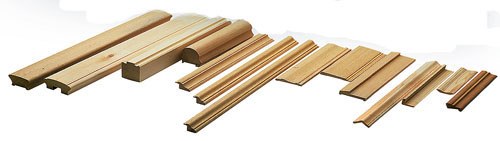

Вид операций, выполняемых на четырехсторонних станках G 240/4, производится при изготовлении столярно-строительных, погонажных изделий, при производстве мебели, домостроении из натуральных пород древесины и в других аналогичных примерах. Данный станок оснащен 4-мя шпинделями, которые имеют следующее расположение: 1-ый нижний строгальный, 2-ой - правый фрезерный, 3-ий левый фрезерный, 4-ый верхний фрезерный (профилирующий).

На каждом шпинделе установлен высокоточный подшипник. Шпиндели работают от двух двигателей: первых три шпинделя - от мотора мощностью 7,5 лс, последний шпиндель - от мотора в 10 лс. Подающие ролики оснащены пневматическими прижимами для улучшенной фиксации заготовок. Плавность передачи крутящего момента обеспечивается приводом подающих роликов через безлюфтовый червячный редуктор по средством карданной передачи. Подъем траверсы системы подачи осуществляется автоматическим путем.

4-х шпиндельный строгально-калевочный станок GRIGGIO G 240/4 имеет механический вариатор скорости 4-24 метров в секунду, позволяет менять различный режущий инструмент и материал. Станок позволяет работать не только с длинными , но и короткими заготовками от 250 мм. Работа на станке является безопасной, т.к. он соответствует всем международным нормам безопасности.

Стандартная (базовая) комплектация

4 верхний шпиндель с независимой от траверсы регулировкой по вертикали и горизонтали (для профилирования)
Привод подающих роликов осуществляется карданными передачами через безлюфтовый редуктор
Хромированные столы +
Электронный вариатор скорости с инвертером +
Длина стола на входе 2000 мм
Шпиндели с независимыми моторами
Приспособление для подачи коротких заготовок с пневматическим исключением ON/OFF
2 ролика перед фуганком. с пневматическим приводом типа вкл./выкл
2 моторизированных ролика +
на столе 1 ролик с выключателем ON/OFF
* G 240 6-7U с 3-мя моторизированными роликами на
На столе 1-ый ролик с выключателем ON/OFF
Электронный визуализатор положения траверсы системы подачи +
Подъем траверсы системы подачи автоматический
Пневматические прижимы для всех подающий роликов +
Секционные пневматические прижимы на входе верхних шпинделей +
Двойные пневматические прижимы напротив второго правого фрезерного шпинделя
1 насос для смазки рабочего стола +
1 централизованный насос для смазки направляющих скольжения +
*Шумоизоляционная кабина +
Автоматический запуск звезда-треугольник +
Норматив СЕ СЕ

Расположение шпинделей

1-ый шпиндель нижний строгальный
2-ой шпиндель правый фрезерный
3-ий шпиндель левый фрезерный
4-ый шпиндель верхний рейсмусовый

Опции 4-х шпиндельного строгально - калевочного станка GRIGGIO G 240/4

0815496 Шевинговальная фреза 145x12
0815497 Комплект головок - шевинговальная + ножевая + фрезерная

* шевинговальная фреза 145х12 мм

* ножевая головка для 1-го шпинделя 125х240 мм

* фрезерная головка для 2-го шпинделя 125х130 мм
0815498 Автоматическое позиционирование 3- го и 4- го шпинделей

Автоматическое позиционирование:

* 3-го фрезерного шпинделя

* подающей траверсы

* траверсы и 4-го шпинделя при одновременном движении
0815505 Длина подающего стола 500 мм
0815510 Автоматическая смазка рабочего стола
0815514 Нижний строгальный вал для пил -10 квт (12 л.с.)

Приспособление к работе с пилами

мощность мотора 10 квт (15 л.с.) (мотор 15 квт поставляется по дополнительному заказу)

пилы диаметром 200 мм, высота реза 80 мм
0815535 Строгальная головка с 4 ножами 240 мм
0815536 Фрезерная головка с 4 ножами 160 мм
0815497 Комплект головок - шевинговальная + ножевая + фрезерная

* шевинговальная фреза 145х12 мм

* ножевая головка для 1-го шпинделя 125х240 мм

* фрезерная головка для 2-го шпинделя 125х160 мм
0815496 Шевинговальная (пазовая) фреза 145х12мм
0815517 Разница для моторов с тормозом , каждый
0815520 Двигатель НР 10 (7,5 квт )

Для 1-2-3 шпинделя, каждый
0815525 Двигатель НР 13 (10 квт )

Для 4-5-6 шпинделя, каждый

Технические характеристики 4-х шпиндельного строгально-калевочного станка G 240/4

Максимальное сечение заготовки 240х160 мм
Минимальное сечение заготовки 20х8 мм
Минимальная длина заготовки при подаче стык в стык 250 мм
Минимальная длина одиночной заготовки 700 мм
Максимальная толщина снимаемого слоя 10 мм
Длина стола на входе 2000 мм
Диаметр шпинделей 40 мм
Движение 2'-го шпинделя по горизонтали 45 мм
Размер пазовой фрезы 145х12 мм
минимального / максимального инструмента 1- го шпинделя 110/145 мм
минимального / максимального инструмента 2- го шпинделя 125/200 мм
минимального / максимального инструмента 3-4-го шпинделя 110/200 мм
Опускание инструмента 2'-3 шпинделей в шпиндельную чашу 40 мм
Максимальная глубина профилирования 4 шпинделя 45 мм
Поперечное смещение 4 шпинделя 40 мм
Скорость вращения шпинделей 6000 об/мин
Скорость подачи с вариатором 4-24 м/мин
Диаметр подающих роликов 140 мм
Диаметр аспирационных отверстий 150 мм
Двигатели:
Мощность двигателей 1-2-3 шпинделей 7,5 НР (5,5 кВт)
Мощность двигателя 4 шпинделя 10 НР (7,5 кВт)
Вес нетто 2750 кг

Логистика

Вес нетто 2750 кг
Вес брутто в ящике 2900 кг
Габаритные размеры 3700x1700x1800 мм
Упаковочные размеры 3800x1800x1900 мм
Объем 13 м3

Отзывы о Четырехстороннем станке продольно-строгальном G 240/4


Пока нет отзывов на данный товар.


Оставить свой отзыв

Ваш отзыв поможет другим людям сделать выбор. Спасибо, что делитесь опытом!

В отзывах запрещено:
Использовать нецензурные выражения, оскорбления и угрозы;
Публиковать адреса, телефоны и ссылки содержащие прямую рекламу;
Писать отвлеченные от темы и бессмысленные комментарии.

Информация не касающаяся товара будет удалена.

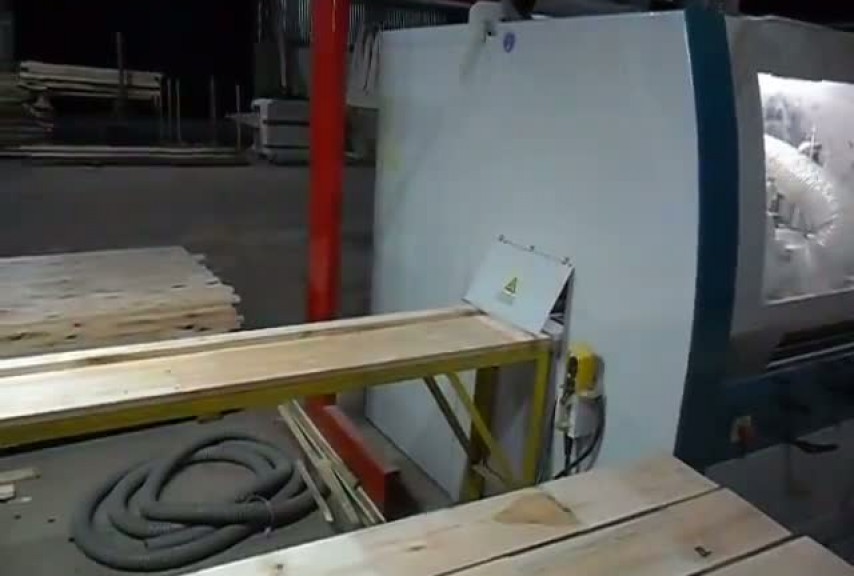

Видео Четырехстороннего станка продольно-строгального G 240/4
