Рубительная машина для щепы RM-160

Назначение и область применения

Рубительные машины мод. "RM-160" стационарные предназначены для измельчения отходов древесины диаметром до 150мм в технологическую щепу, которую можно использовать в качестве топлива в мобильных тепловых станциях, газогенераторах, водогрейных котлах, работающих на отходах деревообработки, в линиях для производства топливных брикетов, ДСП, древесноволокнистых плит, древесностружечных плит, древеснополимерных материалов, строительных блоков (как наполнитель). При переработке мелкокусковых отходов, рубительные машины RM-160 оснащаются воронкой вертикальной, поставляемой по отдельному заказу. Основное отличие рубительных машин RM-160 навесных от стационарных заключается в том, что Рубительные машины RM-160/T навесные устанавливается на трехточечную гидронавеску трактора и соединяется с валом отбора мощности посредством карданной передачи.

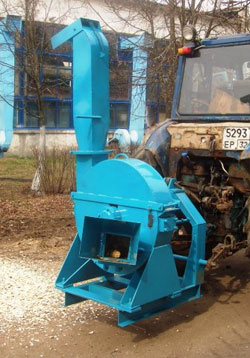

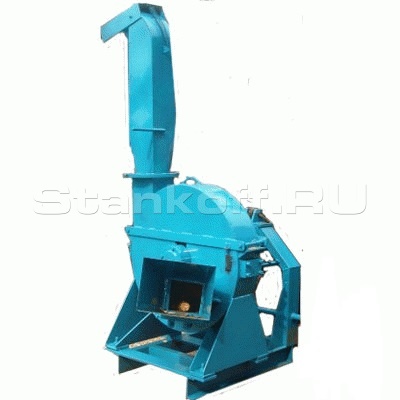

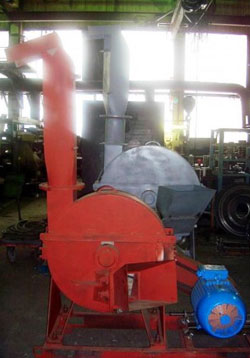

Навесная RM-160/T	Стационарная RM-160
Щепа после RM-160

Принцип работы

Древесные отходы через загрузочное окно подаются в зону резания. При вращении установленные на диске 2 ножа рубят древесину в щепу. Узел рубки состоит из короба нижнего, на котором закреплен ротор с ножевыми блоками и контрножами; короба верхнего с установленным на нем гусаком; загрузочной воронки. Ротор рубительных машин RM-160 выполнен сварным и вращается на сферических роликоподшипниках, установленных в корпусах, которые закреплены на коробе нижнем. На ножевом диске установлено два рабочих ножа, закрепленных при помощи державок, которые позволяют регулировать выступание ножей относительно поверхности диска. Величина выступания ножей определяет толщину получаемой щепы. После среза щепа, проходя через двойной диск, выбрасывается центробежной силой к внутренней поверхности кожухов, где для получения более однородной фракции, она дополнительно дробится, проходя через доламыватели и отбойник. В рубительных машинах RM-160 на выходе возможна установка решетки, которая устанавливается в зависимости от влажности входящего сырья и необходимой фракции щепы. Выброс щепы рубительных машин RM-160 осуществляется через трубу для отвода щепы (гусак). Конструкция гусака позволяет направлять поток полученной щепы в любую сторону, поворачивая его на 360°.
