Кромкооблицовочный станок Vitap Eclipse 2.0

Наличие уточняйте

Гарантия
Сервис
Лизинг
Нужна консультация?

Динар Фасхутдинов

Хотите мы Вам перезвоним? Да

Сопутствующие товары

Кромкооблицовочный станок Vitap Eclipse 2.0 - это полуавтоматический кромкооблицовочный станок с универсальным триммером, идеально подходящий для обработки фигурных (вогнутых и/или выпуклых) или выпрямленных или больших панелей. Предназначен для оклейки больших и маленьких криволинейных деталей, толщиной 10 - 60 мм, кромкой толщиной от 1 до 3 мм.

Благодаря кромкооблицовочному станку Eclipse 2.0 вы можете выполнять операции по кромкооблицовке и обрезке одновременно. Чрезвычайно универсальный станок требует минимальных усилий и представляет собой достойную альтернативу обрабатывающему центру с ЧПУ с валиковым устройством. Это особенно интеллектуальная машина, необходимая для тех, кто каждый день должен реагировать на различные потребности, сохраняя при этом высокие стандарты качества

Отличительные особенности

  • Вакуумный стол для позиционирования крупногабаритных заготовок;
  • Дополнительный стол для обработки короткомерных заготовок. Позволяет обрабатывать заготовки маленьких размеров;
  • Ручное торцовочное устройство. Выполняет точную и высококачественную обрезку излишков кромочного материала;
  • Кромкооблицовочный узел, обеспечивает безупречное качество нанесения кромочного материала;
  • Узел чистового снятия свесов. Обеспечивает точное и качественное снятие свесов, позволяет обрабатывать как крупногабаритные так и маленькие заготовки в ручном режиме.

Описание узлов

Клеевой узел

  • Поворотный стол для больших панелей с вакуумным креплением, диаметр стола 200 мм;
  • Клеевой бачок для клея-расплава вместимостью 1кг;
  • Два копирующих ролика для отслеживания профиля детали;
  • Ручная регулировка количества клея;
  • Регулировка температуры клея;
  • Стол для рулонного материала;
  • Автоматическая гильотина для обрубки кромочного материала толщиной до 3 мм и шириной до 45 мм;
  • PLC для обрезки кромки;
  • Новая лазерная система для точной резки замкнутых участков ленты;
  • Замедление скорости подачи ножной педалью и лазером с внешним потенциометром 0,37 мотор;
  • Высокоточный лазер облегчает обрезки кромки для закольцованных деталей без необходимости измерения кромки. Нет необходимости измерения длинны деталей;
  • Цветной 10" сенсорный экран;
  • Стол для подачи кромочного материала;
  • Включение / выключение автоматической подачи деталей;
  • Подъемный рабочий стол для небольших панелей;
  • Два 800 Вт нагревательных элемента с электронной системой подержания заданной температуры.

Фрезерный узел

  • с пневматическим наклоном, что позволяет наклеивать кромку на большие панели;
  • Фрезерный агрегат для снятия свесов (верх/низ) с двумя высокочастотными моторами 0,5 кВт, 15000 об/мин в комплекте с фрезами;
  • Фрезерный узел наклоняется для наклеивания больших панелей;
  • Включение выключение фрезерного узла;
  • 2 фрезы Z=6 с твердосплавными пластинками R = 3 мм;
  • Подъемный рабочий стол для небольших деталей;
  • Поддерживавшая армированная нога с вакуумным столом для крупногабаритных деталей;
  • Стандарт CE

Получаемые изделия

Обработка материала

Минимальный внутренний радиус

Минимальный и максимальный размер детали при фиксации панели на вакуумном столе

Толщина панели 10-60 мм с толщиной кромки 1-2 мм. Толщина панели 10-35 мм с толщиной кромки 3 мм.

Толщина кромки 1 мм, мин. = R 30 мм. Толщина кромки 2 мм, мин. = R 50 мм. Толщина кромки 3 мм, мин. = R 80 мм.

Высота ленты: мин. -13 мм, макс. - 64 мм.

Все минимальные и максимальные радиусы зависят от качества толщины ленты (мягкая или жесткая), а также от качества нанесенного клея.

Конструктивные особенности


Сенсорный экран

Тачскрин монитор 10 дюймов может реагировать сразу на несколько касаний и поддерживает жестовое управление.

Вакуумный стол

Вакуумный стол Ø 200 мм, для позиционирования крупногабаритных заготовок. Надежно базирует деталь посредством вакуума.

Лазер

Лазер

Измерение, помогающее кодировщику более точного соединять кромку.

Конструкция станка

Конструкция станка

Усиленный шарнирный рычаг и усиленная конструкция рамы

Быстросменная клеевая ванночка

Быстросменная клеевая ванночка

Ванночка с тефлоновым покрытием. Объем 1 кг (Опционально 2 кг). Позволяет оперативно сменить клей.

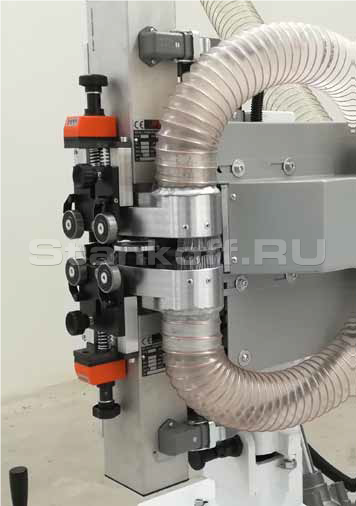

Фрезерный блок для снятия свесов с двух сторон

Мотор: 2 x 0,55 кВт, (0,75 л.с.) Скорость 12.000 об/мин. с пневматическим опрокидыванием для обработки больших деталей.

Кромкооблицовочный узел

Обеспечивает безупречное качество нанесения кромочного материала.

Стандартная комплектация

  • Стол манипулятор для крупногабаритных деталей, с вакуумным креплением детали;
  • Кромкооблицовочный узел с клеевым роликом с автоматическим устройством прижима и подачи детали к клеевому ролику (управлении при помощи педали), контейнером для клея-расплава вместимостью 1кг. (ручная регулировка количества клея) с двумя 800 Вт нагревательными элементами с электронной системой подержания заданной температуры. Значение температуры устанавливается терморегулятором;
  • Автоматическая гильотина для обрубки кромочного материала шириной до 60 мм и толщиной до 3мм;
  • Электронный счетчик для обрезки кромки;
  • Держатель кромочного материала диаметром до 800мм;
  • Автоматическое включение подачи заготовки;
  • Два копирующих ролика для отслеживания профиля детали;
  • Фрезерный агрегат для снятия свесов с двумя высокочастотными моторами 0,5 кВт, 15000 об/мин и фрезам D=69мм. Z=6 с твердосплавными пластинками R = 3 мм. Фаска 15 градусов. (управление при помощи педали);
  • Два дополнительные роликовых подъемных стола (на кромкооблицовочном и фрезерном узле) для работы с малогабаритными деталями.

Производитель: Vitap

Родина бренда: Италия

Толщина детали мин. / макс., мм 10 / 45
Толщина кромки мин. / макс., мм 1 / 3
Ширина кромки мин. / макс., мм 10 / 60
Размер детали при фиксации панели на вакуумном столе Ø, мм 300 - 2700
Размер детали при работе на дополнительных столах без ограничений
Скорость подачи, м/мин 5
Вместимость клеевой ванны, кг 1
Фрезерный агрегат, кВт / об/мин 2 х 0,5 / 12000
Фрезы с паяными ножами, мм R = 3, Z = 6
Общая мощность, кВт 7
Давления воздуха, бар 7 – 8
Вес, кг 600
