Круглопильный форматно-раскроечный станок PF 400 S

Гарантия
Сервис
Доставка
Лизинг
8-800-5555-770
А хотите мы Вам перезвоним? Да
Можно оплатить через

Назначение

Форматно-раскроечный или форматно-обрезной станок – основной на любом производстве корпусной мебели. Ламинированные листы ДСП, МДФ или ДВП привозят в цех на паллетах. Края листов неровные, хотя сами листы имеют стандартные форматы. Поэтому ставятся две задачи. Во-первых, обрезать края листов по периметру и создать базовую поверхность, во-вторых, разрезать полноформатные листы на заготовки – элементы корпусной мебели. Для этой цели применяется круглопильный станок с алюминиевой подвижной кареткой PF400S. Пильный узел закреплен неподвижно на чугунном рабочем столе, полноформатный лист ламинированного ДСП (МДФ, ДВП и другие листовые материалы) перемещается на подвижной каретке. Для предотвращения сколов на ламинате станок PF400S имеет подрезной пильный узел, вращающийся попутно подаче и пропиливающий лишь незначительный слой ламинированной поверхности. Базирование заготовок осуществляется по нескольким упорным линейкам, имеющим флажковые откидные упоры и микрометрические регулировки. Станок обеспечивает высокую точность пиления – 0,1 мм.

Преимущества

  1. Чтобы понять особенности круглопильного станка PF400S, его следует сравнивать со старой моделью PF300L. Отличия велики. У нового станка PF400S принципиально другой пильный узел. Он схож с пильниками РК320А. У станка PF400S больше мощность двигателя, больший диаметр основной пилы. Базовая ширина станины – под всю длину каретки, что обеспечивает идеальную устойчивость даже под тяжелыми плитами. Основная пила станка PF400S имеет шкив для трех скоростей вращения. Не забывайте: масса станка PF400S больше тонны, что примерно в 2 раза больше чем у станка PF300L.
  2. У чешского PF400S также есть возможность выбрать каретку на шариках или каретку на роликах. Алюминиевые подвижные столы размером 330х3200 мм катаются на шариках по стальным направляющим. А алюминиевая каретка размером 400х3200 мм – на роликах, катающихся по стальным пруткам. В России идет мода на роликовые каретки, поднятая немецкой фирмой ALTENDORF. Чешские производители станков предлагают свой вариант такой каретки.
  3. Круглопильный станок PF400S делает значительный шаг вперед относительно старой модели PF300L. Он вобрал в себя множество наработок и решений, опробованных и испытанных на циркулярках гаммы INDUSTRY.
  4. Эта модель – ярко выраженный форматно-раскроечный станок. И для раскроя полноформатных плит ламината он имеет все необходимое: подрезной узел от отдельного двигателя, большую длину раскроя, мощные двигатели, большие столы.
  5. Деревообрабатывающий станок PF400S – самый тяжелый форматник в гамме INDUSTRY. Это означает, что его можно укомплектовать достаточно длинным списком дополнительных опций, облегчающих, улучшающих, ускоряющих работу оператора. Таких возможностей не увидишь на круглопильных станках гаммы EURO5 (циркулярный РК250А, форматно-обрезные РК350А или РК320А).
  6. Описываемая форматка способна работать в 2…3 смены в нагруженном режиме. На этом деревообрабатывающем станке даже можно пилить по несколько листов – пачками – как на раскроечном центре.

В комплекте поставки

Если чешский форматно-раскроечный станок PF400S разложить на основные составляющие, то нужно будет выделить два главных узла: пильный механизм и алюминиевый подвижный стол - каретку. Пильный узел – тяжелая конструкция из литого чугуна. Крепится он к чугунному столу станка на сегментах и способен наклоняться без потери настроек пил по высоте. Подрезной узел имеет собственный независимый привод. Все регулировки подрезки и основной пилы – внешние, очень удобные для оператора. Привод основной пилы имеет мощный двигатель. Каретка форматно-обрезного станка на шариках или роликах, с этим станком у Вас есть выбор. Широкий алюминиевый профиль роликовой каретки (400 мм), множественные ребра жесткости и камеры, стальные закаленные направляющие прутья и ролики с боковой поддержкой. Каретка чешского станка PF400S выше всяких похвал, сравните ее с кареткой ALTENDORF.

По запросу

  • Расстояние до правой упорной линейки может быть увеличено с 1050 до 1500 мм. Эту опцию заказывают при раскрое полноформатных плит или поперечных резах ламинированного ДСП (МДФ, ДВП) из длинных полос.
  • Интересен доступный по цене электронный индикатор позиции ширины реза на упорной линейке. Этот блок считывает с магнитной полосы расстояние и показывает его с точностью 0,1 мм. Точнее работает только компьютерная линейка с сервоприводом.
  • Для форматно-обрезного станка PF400S также как и для PF300L доступны несколько вариантов цифровых устройств позиционирования и работы. Графическая сенсорная панель может быть двух диагоналей (5,7” и 10,4”), электрический подъем и наклон пилы. Все это монтируется на выносной панели управления, прямо перед оператором.
  • Вместо стандартного двигателя основной пилы 4 кВт можно поставить усиленный электродвигатель до 5,5 кВт или 7,5 кВт. А при желании и двухскоростной двигатель 3500/5000 об/мин.
  • Пневматический прижим заготовки (балка, устанавливаемая в пазы алюминиевой каретки) очень полезен при пакетном раскрое листов оргалита, ДВП, тонких материалов, включая и шпон. Ошибочно полагать, что прижимная балка позволит прожимать кривые листы толстого ламинированного ДСП или МДФ.
  • Множество недорогих, но функциональных аксессуаров (упор на каретке, эксцентриковый прижим заготовки, ручка каретки, опорные ролики, усиленное крепление упорной направляющей линейки, угловая линейка, столик для параллельных резов, параллелограммый защитный кожух пил, устройство для быстрого выставления угла на левой упорной линейке и т.д.) обычно выбирают опытные станочники-операторы. Те, кто привык работать с удобством и комфортом.
  • Для деревообрабатывающих производств, не имеющих трехфазной сети 380В, есть специальное исполнение станка PF400S с двигателем основной пилы 2,2 кВт под однофазную сеть 220В. Двигатель подрезной пилы всегда имеет мощность 0,55 кВт.

Инструмент

  • Пилы дисковые
  • Пилы подрезные

Дополнительные изображения

Круглопильный форматно-раскроечный станок PF400S

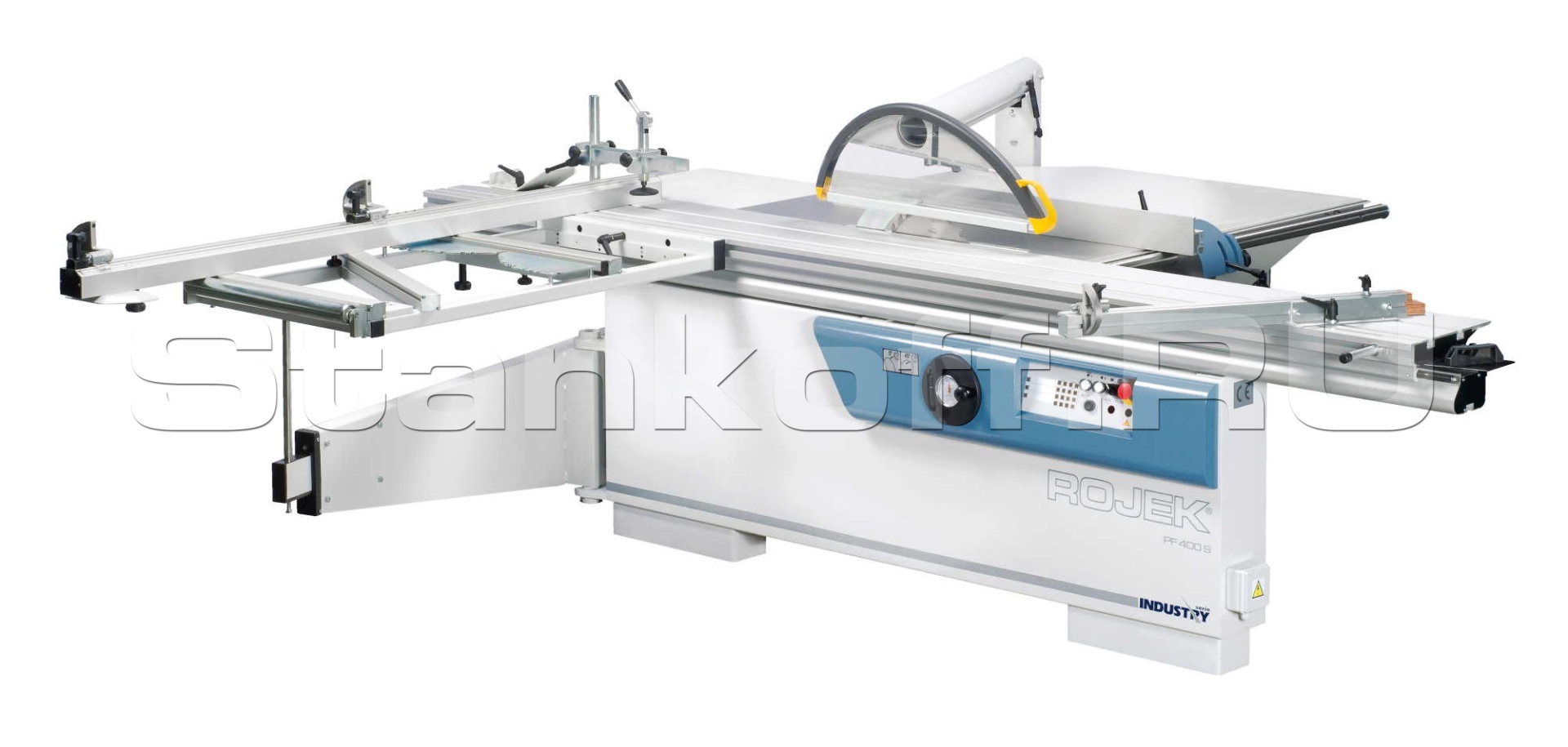

Общий вид

Круглопильный форматно-раскроечный станок PF400S

Пильный узел

Круглопильный форматно-раскроечный станок PF400S

Регулировка подрезной пилы

Круглопильный форматно-раскроечный станок PF400S

Каретка на шариковых направляющих

Круглопильный форматно-раскроечный станок PF400S

Каретка на роликовых направляющих

Круглопильный форматно-раскроечный станок PF400S

Параллелограмный защитный кожух



Технические характеристики круглопильного форматно-раскроечного станка PF 400 S
Длина распила, мм 3200
Длина алюминиевого подвижного стола (каретки), мм 3200
Ширина алюминиевого подвижного стола (каретки), мм 330, 400
Размеры литого рабочего поддерживающего стола, мм 1185х500
Диаметр основной пилы, мм 400
Посадочный диаметр основной пилы, мм 30
Диаметр подрезной пилы, мм 125
Посадочный диаметр подрезной пилы, мм 20
Ширина реза между пилой и упорной линейкой, мм 1050
Высота реза с пилой диаметром 350 мм, мм 130
Высота реза с пилой диаметром 350 мм под углом 45 гр., мм 90
Скорость вращения шпинделя подрезной пилы, об/мин 8530
Скорость вращения основной пилы, об/мин 3200, 4000, 6000
Диаметр вытяжных патрубков, мм 120
Мощность двигателя основной пилы, кВт 4
Мощность двигателя подрезной пилы, кВт 0,55
Угол наклона пилы, град 0...45
Масса нетто, кг 1015
