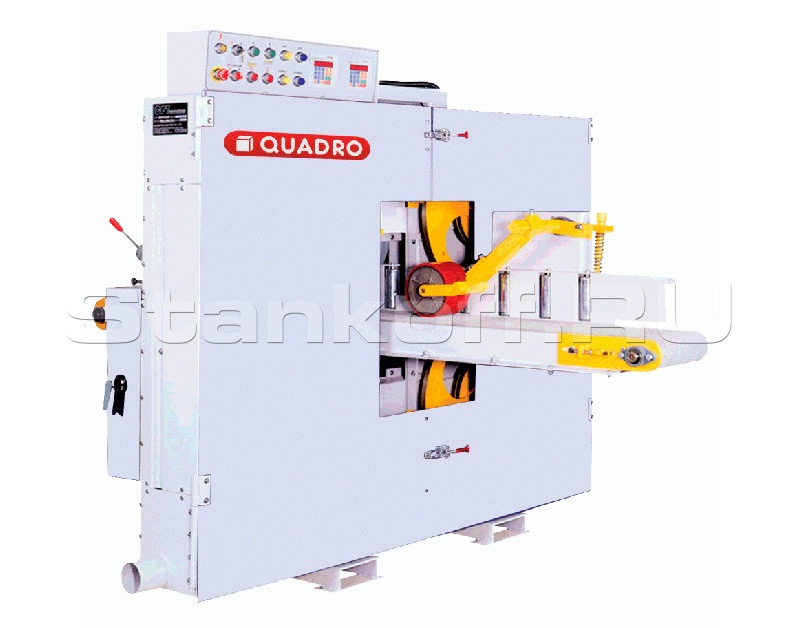

Ленточно-делительный станок QUADRO-102M

Товар не поставляется

Возможные причины:

  • Снят с производства
  • Завышенная цена производителя
  • Неудовлетворительное качество
  • Отсутствие спроса

Сопутствующие товары

Предназначен для деления трехкантного и четырехкантного бруса по толщине в горизонтальной плоскости с целью получения качественного обрезного пиломатериала.

Используется в деревообрабатывающих предприятиях средней и малой мощности как станок второго ряда. Также его можно использовать как станок для переработки горбыля и для производства заготовок перед обработкой на четырехсторонних станках. Представленные модели имеют двухпильную конфигурацию, позволяющую значительно увеличить производительность.

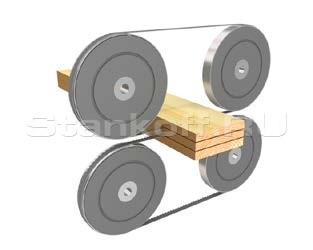

Схема обработки

Конструктивные особенности


Станина и шкивы

Станина и шкивы

Шкивы станка выполнены из специальной легированной стали, которые проходят динамическую балансировку, в виду чего полностью отсутствует вибрация при работе, а приление происходит легко и мягко. Пильный узел защищен кожухом с легким доступом для контроля, обслуживания и замены ленточных пил.

Увеличение диаметра шкивов до 710мм дало возможность увеличить скорость резания и подачи, тем самым, увеличив производительность.

Ограничитель пильной ленты

Ограничитель пильной ленты

Предназначен для восприятия нагрузок от пильной ленты во время пиления, а также предотвращает ее вибрацию, что положительно сказывается на точности распиловки и увеличивает ресурс ленты. Данные ограничители четко контролируют положение лент и гарантируют высокое качество распила.

Техническое обслуживание и смазка

Техническое обслуживание и смазка

Все трущиеся и вращающиеся узлы и детали станка (подшипники шкивов, направляющие) оснащены индивидуальными пресс – масленками, которые расположены в легкодоступном месте. Это существенно сокращает срок проведения технического обслуживания оборудования и, как следствие, повышает его производительность.

Устройство очистки

Устройство очистки

В процессе работы обод пильного шкива очищается от смолы, опилок и т.д., что предохраняет пильную ленту от соскакивания со шкивов.

Привод пильного узла

Привод пильного узла

Вращение шкивов осуществляется с помощью мощных электродвигателей по 15 кВт и клиноременной передачи. Мощности двигателей достаточно, чтобы с легкостью справляться с пилением даже твердолиственных пород.

Система подачи (модель QUADRO-102M, 102A)

Система подачи (модель QUADRO-102M, 102A)

Подпружиненные сдвоенные подающие вальцы обеспечивают надежную подачу и точное базирование заготовки. Система регулировок позволяет настроить вальцы на нужный размер заготовки и отрегулировать прижим.

Система подачи (модель QUADRO-102P)

Пневматический прижим с обрезиненными роликами обеспечивает возможность регулировки давления в процессе работы. Данная система эффективно работает с твердолиственными породами, а также при пилении шпона.

Подающий транспортер
Подающий транспортер

Подающий транспортер

Гидравлический привод транспортерной ленты гарантирует мощную и равномерную подачу заготовки в рабочую зону, что позволяет пилить древесину любой твердости. Скорость подачи ленточного транспортера регулируется бесступенчато.

Давление в системе обеспечивается благодаря гидростанции расположенной на станке. Гидростанция укомплектована контрольно - измерительными приборами, удобной наливной и сливной горловиной, что позволяет контролировать ее работу и легко обслуживать.

Для использования станка в сложных климатических условиях и усиленных режимах эксплуатации предусмотрен радиатор охлаждения масла на гидростанции.

Система натяжения пил (Модель QUADRO-102M)

Система натяжения пил (Модель QUADRO-102M)

Механическое натяжение пил является простым и надежным решением для обеспечения требуемого натяжения пильного полотна.

Система натяжения пил (Модель QUADRO-102A, 102P)

Система натяжения пил (Модель QUADRO-102A, 102P)

Натяжение пильных лент во время работы станка осуществляется с помощью гидроцилиндров. Применение гидравлики позволяет более точно отслеживать и компенсировать нагрев и удлинение пильной ленты по сравнению с механическими системами натяжения.

Механизм настройки пил на размер

Механизм настройки пил на размер

На станке QUADRO-102A и QUADRO-102P вертикальное перемещение пильных узлов осуществляется с помощью высокоточных винтовых пар, которые приводятся в движение от вспомогательного электродвигателя и контролируется с помощью контроллера, выведенного на пульт управления. Обеспечивается точная и быстрая перенастройка пильных узлов на заданный размер.

На станке QUADRO-102M вертикальное перемещение пильных узлов осуществляется с помощью высокоточных винтовых пар, которые приводятся в движение вручную с помощью маховика и размерной линейки.

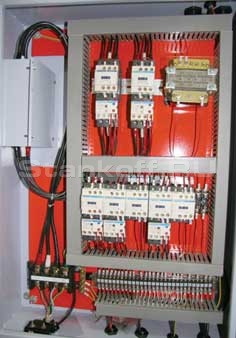

Электрооборудование

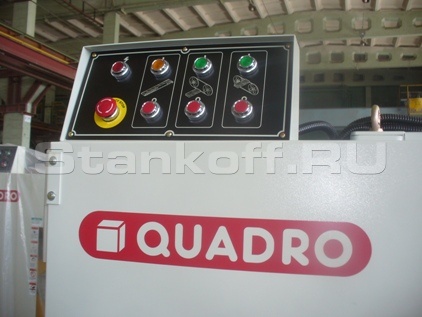

На пульте управления расположены кнопки запуска и остановки, управление подающим транспортером и натяжением ленточных пил, настройки пильных узлов на заданный размер с точностью до 0,01мм.

Электрооборудование отвечает всем современным нормам и стандартам по безопасности и обеспечивает безопасное обслуживание станка оператором. На станке используется электрооборудование только мировых производителей


Производитель: QUADRO

Родина бренда: Тайвань

Максимальное сечение обрабатываемого материала, мм 300 х 250
Расстояние от верхней пилы до транспортера, мм 20 ÷ 170
Расстояние от нижней пилы до транспортера, мм 5 ÷ 125
Расстояние между пилами (минимальное), мм 12
Прижим заготовки Подпружиненные ролики
Перемещение пильных узлов ручное
Натяжение пилы ручное
Ширина подающего конвейера, мм 285 х 5480
Диаметр шкивов, мм 711 х 25
Скорость подачи, мм 5 ÷ 25
Количество пильных лент, шт. 2
Размеры устанавливаемой ленты, мм 4265x27x0,90
Мощность основных электродвигателей, кВт 15x2
Мощность двигателя подачи, кВт 1,5 (гидравлика)
Масса, кг 1500
Габариты установочные, мм 3000x2100x2000
