Покрасочная камера с водяной завесой cерии Daphne

Гарантия
Сервис
Доставка
Лизинг
8-800-5555-770
А хотите мы Вам перезвоним? Да
Можно оплатить через

Покрасочные камеры Daphne предназначены для нанесения лакокрасочных материалов на деревянные поверхности, как готовых изделий, так и заготовок. Все модели могут быть оборудованы одной или тремя водяными завесами.

Номенклатура оборудования состоит из трех серий покрасочных камер (стандартных и с системой "ECOLOGICAL") различного размера: серия L - со стандартным резервуаром; серия V - с увеличенным резервуаром и решеткой (активный пол); серия H - с увеличенным резервуаром, встроенным в пол цеха и решеткой (углубленный активный пол). Все камеры в стандартном исполнении поставляются с одной фронтальной завесой, по запросу возможна дополнительная комплектация любой камеры двумя боковыми завесами. Камеры с системой "ECOLOGICAL" оборудованы специальными фильтрами для очистки отводимого воздуха. Задние водяные завесы могут быть установлены в любой момент, таким образом камера переоборудуется в покрасочную камеру с активным полом и решеткой.

Камеры поставляются предварительно собранными, для быстрой их установки покупателем и специально упаковываются в вертикальном положении в целях снижения затрат на хранение и транспортировку.

Схема действия

  1. Электровентилятор на подачу воздуха
  2. Клапан сохранения тепла
  3. Первый задерживающий краску фильтр
  4. Второй задерживающий краску фильтр
  5. Водоотбойник
  6. Распылители воды
  7. Не сварной резервуар для воды
  8. Электронасос
  9. Воздухоприемник
  10. Боковые завесы
  11. Открывающаяся завеса
  12. Пневмоцилиндр
  13. Решетка
  14. Активный пол

Серия L - камеры с одной или тремя водяными завесами. Стандартная версия и версия с системой ECOLOGICAL.

Камера мод. Daphne L4B ECOLOGICAL

  1. Стандартный резервуар
  2. Три водяные завесы и воздухоприемник
  3. Фильтр для загрязненного воздуха.
Опция: воздухозаборник При необходимости каждая камера может быть скомпонована по запросу клиента.

Серия V - камеры с одной или тремя водяными завесами. Стандартная версия и версия с системой ECOLOGICAL

Камера мод. Daphne L4B ECOLOGICAL

  1. Три водяные завесы и воздухоприемник.
  2. Активный пол с решеткой.
  3. Распылители воды, многослойный фильтр, задерживающие краску фильтры, завеса, открывающаяся пневмоцилиндром.
  4. Фронтальная завеса и решетка.
  5. Подводный электронасос и водяные краны для регуляции.
  6. Кабина мод. L4B ECOLOGICAL с открытой фронтальной завесой.

Серия H - с увеличенным резервуаром, встроенным в пол цеха и решеткой (углубленный активный пол)

Комплектация камер
Комплектация Исполнение
Стандартное С системой ECOLOGICAL
Электропанель управления + +
Верхний свет + +
Оборудование для первичной фильтрации воздуха + +
Бункер + +
Экологичная система фильтрации воздуха + опция
Боковые завесы опция опция
Водосток и завесы из стали INOX опция опция
Воздухоприемник опция опция
Клапан сохранения тепла опция опция
Поворотная фронтальная завеса + +
Пневмоцилиндр для открытия фронтальной завесы опция +
Разбрызгиватель воды (для очистки воздуха) + +
Внутренняя окраска камеры белым лаком опция опция
Входные / выходные шланги опция опция
Специальная упаковка опция опция
Водный фильтр опция опция

Конструктивные особенности

Корпус камеры

Покрасочная камера изготовлена из современных материалов, которые гарантируют долгий срок службы и эффективность. Корпус камеры изготовлен из оцинкованного металла.Все элементы крепятся болтами с использованием специального высокотехнологичного клея, без применения сварки.

Фронтальная завеса
Кабины всех серий поставляются в сборе с фронтальной водяной завесой, которая открывается для доступа в систему вытяжки (для обслуживания). В экологической версии ("ECOLOGICAL") фронтальная завеса открывается с помощью пневмоцимлиндров.

Электрическая помпа рециркуляции воды
Помпа расположена под водой, прокладки выполнены из сверхпрочного материала "viton". Помпа регулируется непосредственно в процессе работы. Проста в обслуживании.

Циркуляция воды

Во время работы вода циркулирует между водяной завесой и нижним резервуаром с помощью специальной помпы. Это позволяет значительно экономить объем используемой воды.

Боковые завесы

Позволяют улавливать краску с обеих сторон, при этом рабочие размеры камеры остаются неизменными.

Система очистки воздуха дождеванием

Перед тем, как воздух, отводимый из камеры, попадает в систему фильтрации, он предварительно проходит через зону очистки воздуха распылением воды. Распыленные капли воды улавливают частички лака, после чего воздух поступает на сухие фильтры.

Водоотбойник

Обработан специальным покрытием. Пластины водоотбойника расположены таким образом, чтобы препятствовать выбросу капель воды и прочих загрязняющих частиц из кабины. Это гарантирует эффективность работы камеры, чистоту и долговечность.

Электровентилятор

Защита от искрения по стандарту IP 55

Обеспечение безопасности

Все покрасочные камеры Daphne спроектированы и произведены в соответствии с действующим стандартом безопасности СЕ. Компания Daphne дополнительно предоставляет покупателям всю информацию по установке оборудования.

Воздухоприемник (опция)
Обеспечивает около 35% воздуха, потребляемого покрасочной камерой. Снижает потери тепла в помещении. Необходим при установке камеры в небольших помещениях.
Клапан для сохранения тепла (опция)

Клапан работает автоматически на открытие / закрытие в то время, когда камера не работает. Клапан служит для сбережения тепла.

Водный фильтр (опция)

Позволяет очищать воду внутри кабины, уменьшая периодичность замены воды в камере.

Шланги Daphne (опция)

Запатентованные шланги Daphne сделаны из двух элементов. В разобранном виде занимают в 10 раз меньше места, чем стандартные.


Технические характеристики покрасочной камеры с водяной завесой cерии Daphne

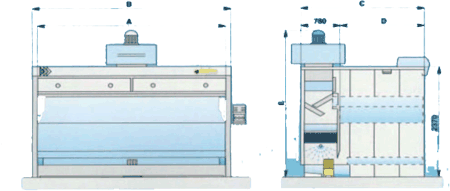

Размеры в метрах Электровентилятор
  A B C D E Стандартно С системой ECOLOGICAL
Daphne 2A 2 2,1 2 1,22 3,1 N.1. 1,5 л.с.- 6500 м3 N..1 1,5 л.с.- 8500 м3
Daphne 3A 3 3,1 2 1,22 3,15 N.1. 2 л.с.- 8500 м3 N.1. 1,5 л.с.- 10800 м3
Daphne 4A 4 4,1 2 1,22 3,2 N.1.3 л.с.- 10800 м3 N.1. 1,5 л.с.- 15300 м3
Daphne 5A 5 5,1 2 1,22 3,2 N.1. 5,5 л.с.- 15300 м3 N.1. 1,5 л.с.- 21600 м3
Daphne 6A 6 6,1 2 1,22 3,2 N.2. 3+3 л.с.- 21600 м3 N.1. 1,5 л.с.- 27000 м3
Daphne 2B 2 2,1 2,5 1,72 3,1 N.1. 1,5 л.с.- 6500 м3 N.1. 2 л.с.- 8500 м3
Daphne 3B 3 3,1 2,5 1,72 3,15 N.1. 2 л.с.- 8500 м3 N.1. 3 л.с.- 10800 м3
Daphne 4B 4 4,1 2,5 1,72 3,2 N.1. 3 л.с.- 10800 м3 N.1. 5,5 л.с.- 15300 м3
Daphne 5B 5 5,1 2,5 1,72 3,2 N.1. 5,5 л.с.- 15300 м3 N.2. 3+3 л.с.- 21600 м3
Daphne 6B 6 6,1 2,5 1,72 3,2 N.2. 3+3л.с.- 21600 м3 N.2. 4+4 л.с.- 27000 м3
Daphne 3C 3 3,1 3 2.22 3,15 N.1. 2 л.с.- 8500 м3 N.1. 3 л.с.- 10800 м3
Daphne 4C 4 4,1 3 2.22 3,2 N.1. 3 л.с.- 10800 м3 N.1. 5,5 л.с.- 15300 м3
Daphne 5C 5 5,1 3 2.22 3,2 N.1. 5,5 л.с.- 15300 м3 N.2. 3+3 л.с.- 21600 м3
Daphne 6C 6 6,1 3 2.22 3,2 N.2. 3+3 л.с.- 21600 м3/ч N.2. 4+4 л.с.- 27000 м3
