Комбинированный пятиоперационный станок KPSN-300A

Гарантия
Сервис
Доставка
Лизинг
8-800-5555-770
А хотите мы Вам перезвоним? Да
Можно оплатить через

Модель станка

  • KPSN300A - 2000 мм (Rojek)
  • KPSN300A - 2600 мм (Rojek)
  • KPSN300A - 3200 мм (Rojek)

Назначение

Комбинированный пятиоперационный круглопильно-фрезерно-фуговально-рейсмусовый станок KPSN300A предназначен для всех основных операций в деревообработке.

Во-первых, это раскрой погонажных (доски, брусья, планки, балки) и полноформатных плитных материалов (ДСтП, ЛДСП, МДФ, ДВП, ХДФ, орголит, текстолит, плиты с сотовым наполнителем, мебельный щит) при помощи основной и подрезной пил.

Во-вторых, фрезерование различных профильных поверхностей насадными фрезами: профилирование погонажа, изготовление шиповых соединений, получение профилей и обгонка деталей по периметру. Также на чешском станке KPSN возможна работа концевыми фрезами: обгонка по периметру, изготовление паза под заднюю стенку, снятие свесов по пласти и т.д.

В-третьих, фугование плоской поверхности заготовок из массива с целью создания базы для дальнейшей обработки досок, брусков, мебельного щита и т.д.

В-четвертых, формирование финишной толщины брусковых и плоскостных заготовок рейсмусованием. В качестве опционального оборудования возможна установка сверлильно-пазовальной приставки VDA315L. Эта долбежка позволит получать отверстия (глухие или сквозные) и цилиндрические пазы.

Преимущества

  1. Комбинированные фрезерно-круглопильно-фуговально-рейсмусовые станки KPSN (Ройек, Чехия) интересны своими широкими возможностями при обработке всех типов дерева и древесных материалов. Фрезерная обработка и пиление круглыми пилами необходимы на каждом деревообрабатывающем производстве, также как и фугование базовой поверхности плюс рейсмусование в размер по толщине. Совмещение этих операций на одном станке – очень удобно для небольших цехов.
  2. Фактически комбинированный пятиоперационный станок KPSN состоит из двух двухоперационных станков, объединенных общей станиной. Это фрезерно-круглопильный KPFN300A и фуговально-рейсмусные MSP315 или MSP415 (в зависимости от ширины обработки на фуганке и рейсмусе).
  3. Как мы выяснили, чешский KPSN имеет тяжелую станину, приличные диаметры пил, работает фрезами большой массы и диаметра, имеет форматную каретку длиной до 3200 мм, приводы оснащены мощными отдельными двигателями, длинные базовые литые столы фуганка и рейсмуса… Полноценный деревообрабатывающий станок.
  4. Один круглопильно-фрезерно-фуговально-рейсмусовый станок дешевле, чем отдельный импортный круглопильно-фрезерный станок по дереву (например, чешский KPFN300A) и отдельный импортный фуговально-рейсмусовый станок (например, MSP315). Подумайте, собираясь купить форматно-обрезной станок с фрезером, можно чуть доплатить и получить помимо циркулярки с фрезером еще и фуганок с рейсмусом.

В комплекте

В базовой комплектации фрезерно-круглопильно-фуговально-рейсмусовый станок для дерева KPSN300A имеет все необходимое для работы.

Фрезерный узел. Направляющие щечки сделаны из алюминиевого профиля и имеют все регулировки на величину съема. Защитный кожух фрезерного вала отлит из чугуна, на него крепятся ограничители и прижимы заготовок. Алюминиевая каретка выполняет роль шипорезной каретки. Сам фрезерный вал наклоняется не только назад, но и вперед.

Пильный узел. Пильный блок наклоняемый, причем при наклоне настройка по высоте пил не сбивается (этим грешат австрийские и итальянские станки). На алюминиевой подвижной каретке есть большой поддерживающий стол с телескопической ногой. Каретка на шариках, широкий профиль, повышенный ресурс работы. В паз алюминиевого стола крепится эксцентриковый прижим заготовки. На поддерживающем столе – телескопическая упорная линейка (берет до 2800 мм) с двумя флажковыми упорами. Справа от пил упорная направляющая линейка с микрометрической регулировкой.

Фуговальный узел. Проходная ширина 310мм, очень длинные столы из литого чугуна (1800 мм), направляющая упорная линейка с наклоном до 45 градусов. Независимый патрубок аспирации.

Рейсмусовый узел. Винтовой рифленый подающий ролик на входе, гладкий стальной ролик на выходе, свой независимый патрубок стружкоотсоса.

Комбинированные станки по дереву поставляются в компактной упаковке, их можно проносить в стандартные дверные проемы и поднимать грузовым лифтом. Все описание на русском языке, сборка станка не требует специальных навыков.

Опции

  • При работе в режиме круглопильного (форматно-раскроечного станка) можно увеличить расстояние до упорной линейки. И сделать упор не на 800 мм (как у станка KPSN300A), а на 1500 мм. Полезно при работе с полноформатными листами МДФ или ЛДСП.
  • Малая угловая линейка, устанавливаемая в пазы форматно-обрезного стола, позволит быстрее и удобнее пилить маленькие и угловые заготовки (различные полочки в кухонной мебели, например).
  • Различные опорные линейки и столики на столе форматно-обрезного круглопильного узла станка KPFN300A будут полезны опытным и понимающим толк производителям мебели.
  • По фрезерному узлу чешских деревообрабатывающих станков KPSN300A и KPSN400A тоже есть много полезных опций: от специализированного шипорезного кожуха, оборудования для работы с короткими заготовками, специального шпинделя под цанговый зажим концевых фрез с увеличенной скоростью вращения до 10 тысяч оборотов в минуту, различных диаметров шпинделя (от 30 до 50 мм), до сменной конструкции шпинделя.
  • Узел фугования и рейсмусования станков KPSN можно дооснастить роликами на входе и выходе рейсмусового стола, ножевым валом типа TERSA-MBM, устройством для выставления ножей. А на модели KPSN400A также доступны ролики внутри самого рейсмусового стола и механизм подачи заготовок в рейсмус с двумя скоростями (на выбор).
  • Вообще, комбинированный станок KPSN вобрал в себя все лучшие возможности двухоперационных станков KPFN300A (циркулярка + фрезер) и MSP (фуганок + рейсмус). Каждый столяр найдет для себя много интересного.
  • Для столярных мастерских, не имеющих трехфазную электрическую сеть 380В, комбинированный станок KPSN может иметь электродвигатель 2,2 кВт для однофазной сети 220В.
  • Сверлильно-пазовальная приставка VDA315L фактически превращает комбинированный станок KPSN в деревообрабатывающий центр. К самой пазовальной приставке можно установить револьверный патрон с заранее установленными межосевыми расстояниями в 16/22/32/38 мм и угловую линейку с собственной шкалой нониуса.



Комбинированный пятиоперационный фрезерно-круглопильно-фуговально-рейсмусовый станок KPSN-300A Комбинированный пятиоперационный фрезерно-круглопильно-фуговально-рейсмусовый станок KPSN-300A Комбинированный пятиоперационный фрезерно-круглопильно-фуговально-рейсмусовый станок KPSN-300A Комбинированный пятиоперационный фрезерно-круглопильно-фуговально-рейсмусовый станок KPSN-300A Комбинированный пятиоперационный фрезерно-круглопильно-фуговально-рейсмусовый станок KPSN-300A Комбинированный пятиоперационный фрезерно-круглопильно-фуговально-рейсмусовый станок KPSN-300A Комбинированный пятиоперационный фрезерно-круглопильно-фуговально-рейсмусовый станок KPSN-300A Комбинированный пятиоперационный фрезерно-круглопильно-фуговально-рейсмусовый станок KPSN-300A

Дополнительные изображения

Комбинированный пятиоперационный фрезерно-круглопильно-фуговально-рейсмусовый станок KPSN-300A

Подрезной узел

Комбинированный пятиоперационный фрезерно-круглопильно-фуговально-рейсмусовый станок KPSN-300A

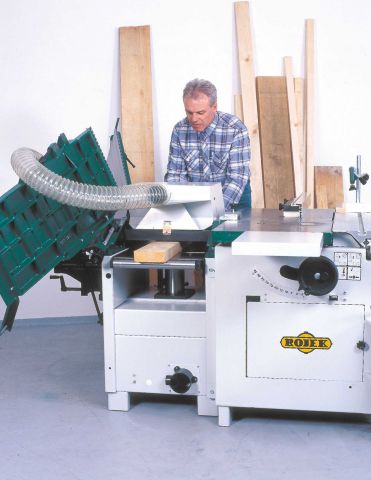

Вид при работе на рейсмусе

Комбинированный пятиоперационный фрезерно-круглопильно-фуговально-рейсмусовый станок KPSN-300A

Ролики в рейсмусовом столе

Комбинированный пятиоперационный фрезерно-круглопильно-фуговально-рейсмусовый станок KPSN-300A

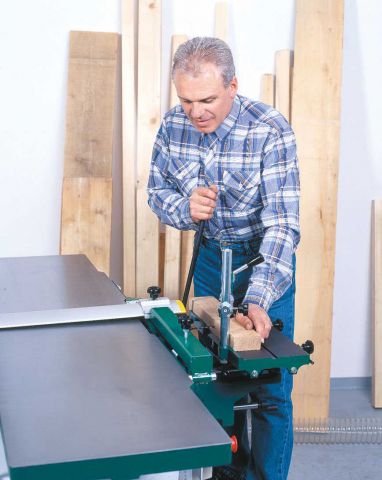

Сверлильно-пазовальное устройство

Комбинированный пятиоперационный фрезерно-круглопильно-фуговально-рейсмусовый станок KPSN-300A

Наклон фрезерного узла: 0-45 град

Комбинированный пятиоперационный фрезерно-круглопильно-фуговально-рейсмусовый станок KPSN-300A
Технические характеристики комбинированного станка KPSN-300A
Размеры алюминиевого подвижного стола, мм 3200 (2000, 2600) x 360
Размеры пильного и фрезерного стола, мм 1314 x 479
Длина фуговального стола, мм 1600
Ширина фуговального стола, мм 320
Длина рейсмусового стола, мм 750
Ширина рейсмусового стола, мм 308
Ход стола, мм 3200 (2000, 2600) x 360
Макс. диаметр инструмента, мм 200
Макс. диаметр инструмента под столом, мм 175
Диаметр 3-х ножевого вала (фуганок-рейсмус), мм 95
Диаметр фрезерного вала, мм 30
Максимальный диаметр основной пилы, мм 315
Максимальный диаметр основной пилы с подрезной пилой, мм 315
Посадочный диаметр основной пилы, мм 30
Посадочный диаметр подрезной пилы, мм 20
Диаметр подрезной пилы, мм 100
Ход шпинделя в базовой комплектации, мм 130
Используемая длинна шпинделя, мм 130
Используемая длинна шпинделя под столом, мм 80
Используемая длинна шпинделя при заказе опции патрон для концевых фрез, мм 80
Используемая длинна шпинделя при заказе опции шпиндель дополнительный сменный (D30, D40 или D50) + патрон удлинённый, мм 70
Ширина реза между пилой и упорной линейкой, мм 800
Максимальный размер заготовки при рейсмусовании, мм 300 x 230
Скорость вращения основной пилы, об/мин 3755
Скорость вращения шпинделя, об/мин 1400-3500-6000-8000
Скорость подачи, м/мин 8
Скорость вращения ножевого вала (фуганок-рейсмус), об/мин 4200
Диаметр патрубка стружкоотсоса, мм 100
Станок с 3-мя двигателями, 3 фазы, 380 В, 50 Гц, кВт 3,7
Угол наклона основной пилы, град +5-45
Угол наклона направляющей линейки, град 0-45
Масса нетто, кг 740
