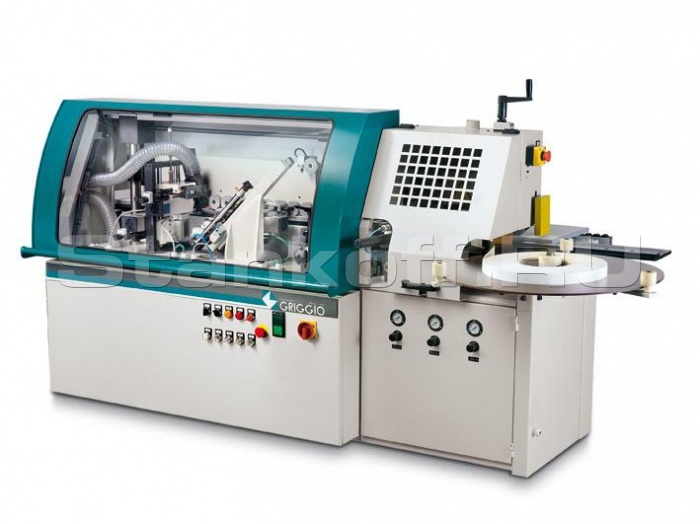

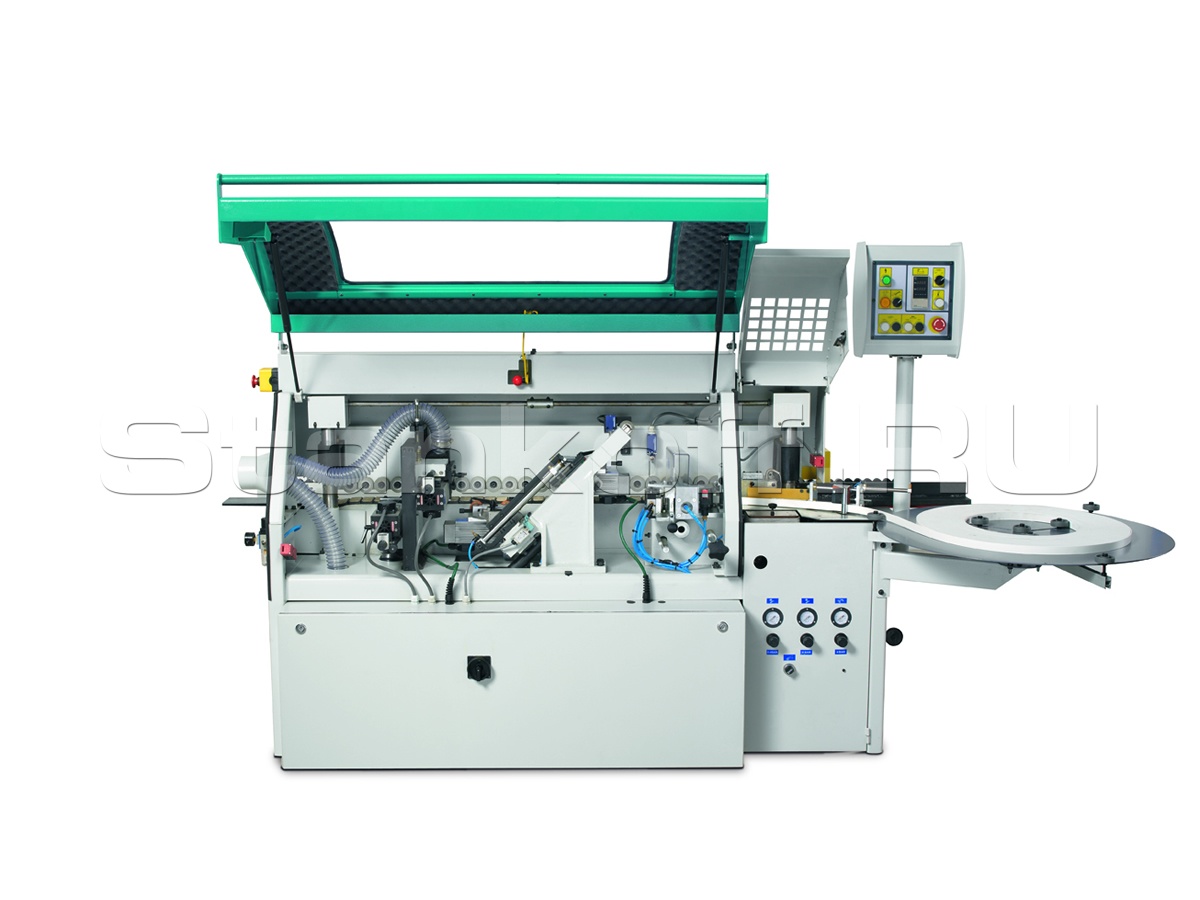

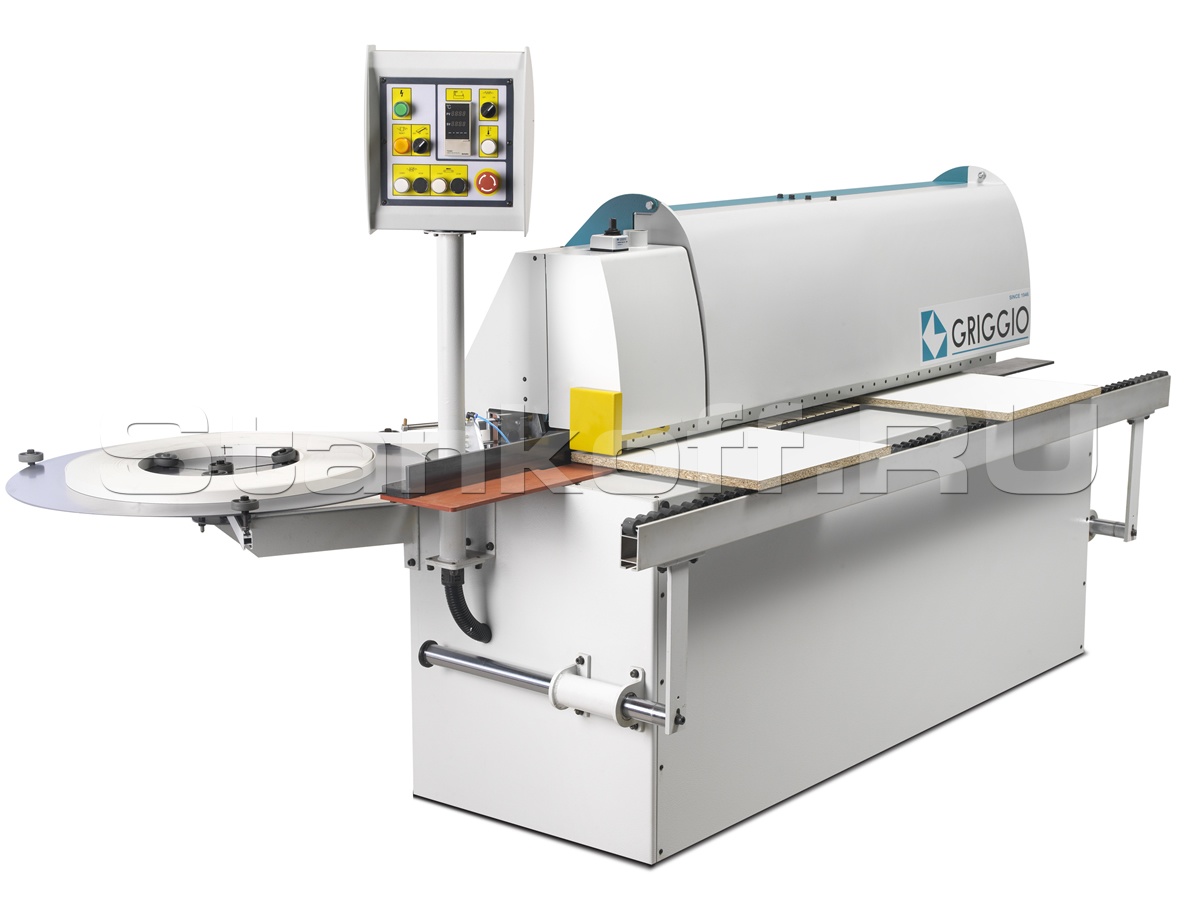

Автоматический кромкооблицовочный станок GB 2/3

Есть предложение дешевле?
763 490 руб
702 411 руб

В наличии на складе

Гарантия
Сервис
Доставка
Лизинг
8-800-5555-770
А хотите мы Вам перезвоним? Да
Можно оплатить через

Кромко-облицовочный станок с автоматическим перемещением заготовки между операциями. Выполняет следующие операции:

  • предварительное торцовку кромки резаком,
  • точное торцевание кромки дисковыми пилами,
  • нанесение клея-расплава винтовым роликом,
  • прикатку кромки,
  • снятие свесов по пласти с помощью верхней и нижней фрезы.

Предназначен для наклеивания кромки на торцы прямолинейных заготовок.

Стандартная комплектация:

  • Панель управления расположена с стороны подачи станка;
  • станина станка изготовлена из высокопрочной стали и усилена ребрами, что обеспечивает прекрасную опору для рабочих агрегатов;
  • Верхняя стальная прижимная балка с резиновыми валиками;
  • подающий транспортер состоит из пластин, покрытых резиной с высоким коэффициентом трения, закрепленных в звеньях промышленной цепи;
  • перемещение подающего транспортера происходит по двум закаленным стальным направляющим, одной – закругленной, второй плоской, что обеспечивает прямолинейность перемещения и устойчивость к боковым смещениям;
  • Ручная настройка верхней балки с помощью автоматической системы позиционирования рабочих агрегатов по толщине выбранной панели;
  • цифровой механический индикатор выбранной толщины обрабатываемой панели;
  • Центральная система аспирации;
  • Опорный валик для подачи панели может быть расширен по всей длине станка
  • Защитное ограждение;
  • Шкаф электроуправления с главным выключателем с запором на висячий замок и защитой от перегрузки;
  • Кнопки аварийного выключателя.

Рабочие агрегаты:

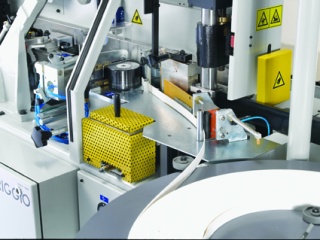

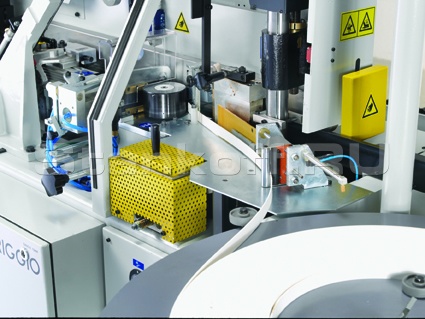

Клеевая ванна, система загрузки и прижима кромки:

  • Используется клей-расплав с быстрой системой нагрева и внутренне тефлоновое покрытие для быстрого разогрева и легкой замены клея.
  • Нанесение клея на панель с помощью клеенаносящего ролика
  • Цифровой термостат для контроля температуры наносимого клея
  • Устройство для автоматического улавливания неиспользуемого клея
  • Автоматическая система загрузки кромки в бухтах с режущим устройством для кромки с макс. толщиной 3 мм,
  • Два ролика для прижима кромочного материала:
    • Первый ролик является приводным.
    • Оба ролика оборудованы механической регулировкой давления прижима.
  • Автоматическая система загрузки ленточной кромки и кромочного материала в бухтах: Данная система состоит из тарелки подачи кромки диаметром 700 мм.
  • Устройство автоматического снижения температуры в клеевой ванне в случае временной остановки в работе станка.

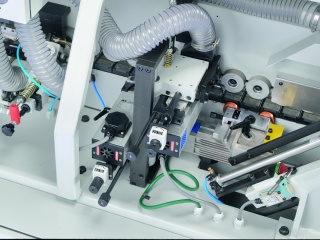

Узел для снятия свесов
с высокочастотным электродвигателем и с двумя пилами, предназначенных для обрезки кромочного материала, выступающего по верхней и нижней стороне обрабатываемой панели.
Узел комплектуется двумя пильными дисками с каждой стороны, два рабочих положения для прямой и наклонной обрезки кромочного материала.
Он оборудован двумя копирами для точного позиционирования пил относительно точки обрезки.
Мощность двигателя 0,2 кВт, скорость вращения пильного диска 12.000 об/мин, наклон пильных дисков 0° - 45° Град.

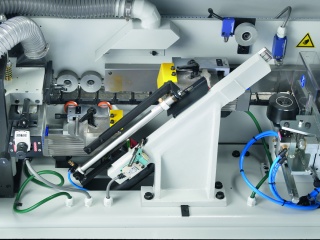

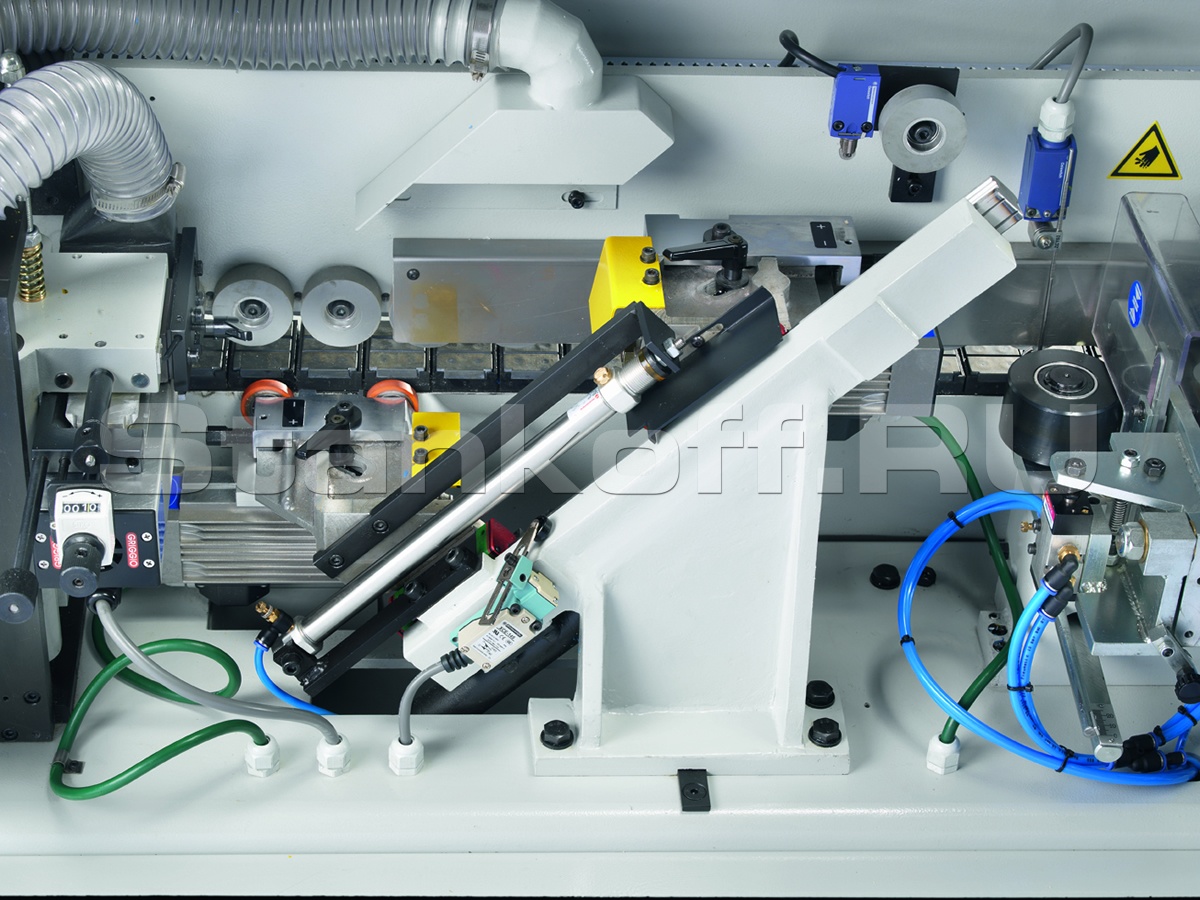

Торцовочный узел
Предназначен для обрезки выступающего кромочного материала спереди и сзади обрабатываемой панели.
Он оснащен двумя не наклоняемыми высокочастотными электродвигателями. Электродвигатели оборудованы вертикальными и горизонтальными копирами для точного позиционирования режущего инструмента относительно точки обрезки.
Узел комплектуется прямыми, коническими или радиусными фрезами R=2 в зависимости от выбранной композиции.
Мощность двигателя узла 0,35 кВт, скорость вращения фрез 12.000 об/мин.

Схемы обработки

Комплект поставки

  • Колеса для смещения станка
  • Суппорт диам. 700 мм для кромки в рулоне
  • Автоматическая подача полосовой кромки
  • Ванночка для клеерасплава 2 л с системой быстрого разогрева
  • Электронный контроль температуры: в нерабочем состоянии температура клея автоматически опускается с 200 до 130 гр.
  • Пневматическая гильотина для резки кромки 0,4-3 мм с автоматическим возвратом кромки
  • Фрезы для узла снятия свесов радиус 2 мм с 4 ножами
  • Узел прикатки кромки с 3 роликами, регулировка со счетчиком:
    • 1 ролик моторизированный с независимой регулировкой
    • 2 и 3 ролики холостые с независимой регулировкой
  • Боковой рольганг для панелей больших размеров
  • 2 аспирационных отверстия: 50 и 100 мм диаметром
  • Верхний прижим заготовки с обрезиненными роликами, регулировка с помощью счетчика
  • Норматив СЕ
Технические характеристики автоматического кромкооблицовочного станка GB 2/3
Мин ширина панели 90 мм
Мин длина панели 200 мм
Макс толщина панели 40 мм
Мин толщина панели 10 мм
Толщина кромки 0,4-3 мм
Скорость подачи 8 м/мин
Установленная мощность 6 кВт
Рабочее давление 6 бар
Вес нетто 820 кг
Габарит 2300х800х1500 мм
Упаковочный размер 2400х900х1600 мм
ТОРЦОВОЧНЫЙ УЗЕЛ
2 высокочастотных наклонных мотора по 0,5 лс (0,38 кВт)
УЗЕЛ СНЯТИЯ СВЕСОВ
2 высокочастотных мотора по 0,75 лс (0,55 кВт)
с микрометрической регулировкой с цифровым индикатором
