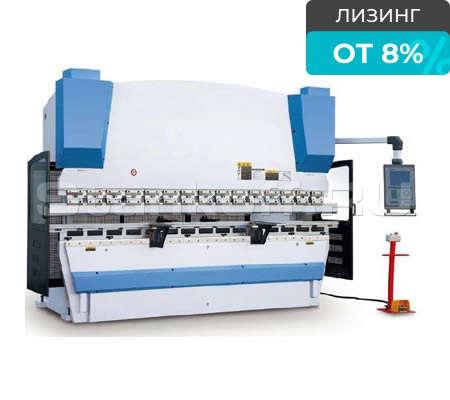

Синхронизированные гидравлические листогибочные станки с ЧПУ серии PBB

Гарантия
Сервис
Доставка
Лизинг
8-800-5555-770
А хотите мы Вам перезвоним? Да
Можно оплатить через

Прессы серии PBB, оснащенные современными электронными и гидравлическими устройствами, обеспечивают высокоточную и скоростную гибку листового металла. Синхронизация работы гидроцилиндров обеспечивается электромагнитными клапанами, контролируемые системой ЧПУ. Прессы являются базовыми для создания высокомеханизированных и автоматизированных участков обработки листового металла с высоким качеством продукции, хорошей производительностью и удобством в работе.

Краткое описание и основные особенности:

  • Рама изготовлена из специальной стали и собрана в коробчатую конструкцию что позволяет обеспечивать высокую жесткость с хорошими показателями точности станка при высокой скорости работы;
  • Электро-гидравлическая система, состоящая из мотор-помпы производства Германии и электромагнитных клапанов, полностью контролируемых системой ЧПУ, а так же наличие оптических линеек Heidenhain по оси Y1 и Y2 позволяют достигать полной синхронности работы гидроцилиндров с точностью позиционирования ползуна 0,01 мм;
  • Гидравлической компенсацией прогиба рабочего стола, для обеспечения постоянной величины ввода пуансона в матрицу по всей длине гибки, что обеспечивает выполнение заданных параметров сгибания в автоматическом режиме;
  • На прессе установлен задний упор с комплектом упорных блоков, перемещение которого обеспечивается за счет высокоточных ШВП и двигателя переменного тока, контролируемых системой ЧПУ;
  • Пресс оснащен удобной в эксплуатации и многофункциональной системой ЧПУ, производство Нидерланды, оборудованная мощным и интуитивно понятным графическим интерфейсом, идеальное сочетание простоты и технологической мощности.
  • Система ЧПУ – автоматически вычисляет и оптимизирует работу пресса, показывая на графическом дисплее последовательность гибки, выводя на дисплей для оператора каждый шаг работы и сообщает о возможных ошибках, которые может совершить оператор;
  • Простое использование интерфейса, предполагает быструю и простою переналадку на новый производственный процесс.
  • Все что должен знать оператор – это основные характеристики материала (длина, толщина, вид материала), необходимый профиль изгиба и инструмент которым пользуется;
  • Обеспечивает автоматические циклы гибки листового материала;
  • Позволяет использовать систему быстрой смены инструмента;
  • Обеспечена современная система защиты рабочей зоны.



Стандартная комплектация гибочного пресса:

Серия PBB

Гидравлическая система: Rexroth, (Германия), полное управление с ЧПУ всеми электро-гидравлическими системами,включая блок клапанов давления, блок клапанов синхронизации, блок клапанов подачи, масляной насос SUMITOMO, (Япония). Электронно - оптические линейки положения ползуна Heidenhain (Германия) с точностью до 0,01мм (ось Y1+Y2)

Устройство ЧПУ: DELEM DA56, (Нидерланды), программирование в режиме 2-мерной графики. Управление 3-мя осями (Y1+Y2+X)

Перемещение по осям: по оси X 500 мм, скорость 200 мм/сек; перемещение выполняется с помощью ШВП по линейным направляющим от привода серводвигателя; два упора можно вручную отвести влево или вправо вдоль по направляющим;

Задний упор имеет два упорных блока, регулируемых по высоте и расстоянию между ними

Система крепления инструмента AMADA-PROMECAM

Станок оснащен комплектом механических зажимов, для смены инструментов пуансона, на столе, установлена двухручьевая матрица типа 2-V. (включая один набор инструментов на всю длину)

Две передние поддерживающие опоры

Боковое защитное ограждение с двух сторон и заднее защитное ограждение

Выносная педаль управления с кнопкой аварийной остановки

Инструкция по эксплуатации и обслуживанию станка

Набор инструмента для обслуживания

Шестигранник для установки инструмента

Станок окрашен полиуретановой краской

CE исполнение

Электронно-гидравлическая система синхронизации работы цилиндров верхней траверсы и гидравлическая система компенсации прогиба нижней траверсы.


Дополнительные опции:

Серия PBB

Две передние поддерживающие опоры с перемещением по линейны направляющим

Две синхронизированные, управляемые ЧПУ передние поддерживающие опоры

Дополнительный задний упор (ось Z)

Увеличение хода заднего упора по оси Х до 750 мм

Увеличение хода заднего упора по оси Х до 1000 мм

Система защиты по стандарту СЕ LaserSafe LZS003

Специальный инструмент, (4-х, 1-на ручейковая матрица)

Быстросменный зажим инструмента

Гидравлический зажим верхнего инструмента

Гидравлический зажим нижнего инструмента

Гидравлическая система компенсации прогиба траверсы с управлением гидроцилиндрами компенсации от ЧПУ

Устройство охлаждение гидравлики (Demostic, Hydac)

Устройство контроля постоянной температуры масла Demostic

Смена ЧПУ:
Delem DA65W (2D)
Delem DA53W (2D)
Cybelec Modeva 10S (2D)
Cybelec DNC 880S (2D)
Cybelec DNC 600S (2D)

Изменение конфигурации автоматически управляемых осей:

Серия PBB

стандартная конфигурация Y1+Y1+X

Y1+Y1+X+R (+V)

Y1+Y1+X+R+Z1+Z2 (+V)

Y1+Y1+X+R+Z1+Z2+X1 (+V)

Y1+Y1+X1+X2+R1+R2+Z1+Z2 (+V)



Передние поддерживающие опоры

Две передние поддерживающие опоры с перемещением по линейны направляющим


Синхронизированные, управляемые ЧПУ передние поддерживающие опоры


система электромагнитных клапанов


гидронасос


гидравлическая система компенсации прогиба траверсы (опция)


механический зажим инструмента


быстросменный зажим инструмента (опция)


двухручейковая матрица


одноручейковая матрица (опция)


четырехручейквая матрица (опция)


гидравлический зажим инструмента (опция)


световая система защиты(опция)


лазерная система защиты (опция)

Конфигурации автоматически управляемых осей задних упоров:


ось X


оси X+R (опция)


оси X+R+Z1+Z2(опция)


оси X+R+Z1+Z2+X1 (опция)



оси X1+X2+R1+R2+Z1+Z2 (опция)

Delem DA56 (Нидерланды)


  • 2D моделированием процессов гибки
  • Дисплей LCD 10,4’’
  • Память 32 Мб
  • Функция диагностики;
  • Автоматическое позиционирование 2-х задних упоров по 6 осям и расчет усилия по заданным параметрам гибки
  • Библиотека пуансонов и матриц
  • Автоматическая или ручная установка последовательности сгибов
  • Автоматическая настройка рабочих скоростей
  • Хранение и вызов программ
  • Диалоговая программа имеет несколько языков

Таблица определения усилий листогибочного пресса:


В таблице указываются удельное усилие (Р, кН/м), которое необходимо приложить к листовому материалу определённой толщины (S, мм), чтобы получить изгиб необходимого радиуса (R, мм). Данные приводятся для материала длиной 1 м. Таблица рассчитана для листового материала с прочностью o=450 Н/мм2 (углеродистая конструкционная сталь). Результат расчёта усилий необходимо пропорционально изменить в случае, когда показатели прочности имеют другие значения.


Получаемые профили:


Техническая характеристика

Модель

Макс. усилие

Длина рабочего стола

Глубина зева

Расстояние между колоннами

Расстояние между столом и траверсой

Ход траверсы

Скорость опуская, рабочая, подъема верхней траверсы

Объем масленого бака

Мощность двигателя

Вес нетто

Габариты (ДхВхШ)



тонн

мм

мм

мм

мм

мм

мм/сек

л

кВт

кг

мм

PBB-80/2550

80

2550

350

2150

440

175

130/10/110

130

5,5

6300

3100x2290x1450

PBB-110/3100

110

3100

410

2600

480

215

130/10/110

260

7,5

8800

3560x2480x1520

PBB-160/3100

160

3100

410

2600

480

215

130/10/100

360

11

10700

3580x2480x1635

PBB-160/4100

160

4100

410

3600

480

215

130/10/100

500

11

13000

4580x2580x1635

PBB-220/3100

220

3100

410

2600

480

215

130/10/100

450

15

13300

3580x2530x1860

PBB-220/4100

220

4100

410

3600

480

215

130/10/100

600

15

15900

4580x2630x1860

PBB-300/3100

300

3100

410

2600

580

265

120/10/100

540

22

18000

3600x2780x2000

PBB-300/4100

300

4100

410

3600

580

265

120/10/100

700

22

21500

4600x2910x2000

PBB-220/5100

220

5100

410

4200

400

215

130/10/100

750

15

23600

5400x3380x1860

PBB-220/6200

220

6200

410

5100

400

215

130/10/100

800

15

28000

6500x3430x1850

PBB-300/5100

300

5100

410

4200

500

265

120/10/100

800

22

29000

5400x3360x2000

PBB-300/6200

300

6200

410

5100

500

265

120/10/100

900

22

35000

6500x3360x2000

PBB-400/4100

400

4100

510

3200

520

315

110/9/100

1000

30

31500

4400x3480x2150

PBB-400/5100

400

5100

510

4200

520

315

110/9/100

1050

30

37800

5400x3880x2160

.PBB-400/6200

400

6200

510

5100

520

315

110/9/100

1200

30

46000

6500x3910x2160

PBB-500/4100

500

4100

510

3200

520

315

110/9/100

1050

37

38000

4400x3610x2190

PBB-500/5100

500

5100

510

4200

520

315

100/9/100

1200

37

47000

5400x4040x2290

PBB-500/6200

500

6200

510

5100

520

315

100/9/100

1300

37

56000

6500x4330x2290

PBB-500/8200

500

8200

510

6500

520

315

100/9/100

1300

37

81000

8500x5210x2290

PBB-630/5100

630

5100

510

4200

520

315

110/9/100

1200

45

54000

5400x4110x2430

PBB-630/6200

630

6200

510

5100

520

315

110/9/100

1200

45

65000

6500x4430x2430

PBB-630/8200

630

8200

510

6500

520

315

110/9/100

1500

45

80600

8500x4520x2430

PBB-800/6200

800

6200

610

5100

620

410

110/9/100

1500

75

89000

6500x4920x2990

PBB-800/8200

800

8200

610

6500

620

410

110/9/100

1800

75

110000

8500x5320x2990

PBB-800/10200

800

10200

610

8100

620

410

100/9/100

2200

75

148000

10500x6120x2990

PBB-1000/6200

1000

6200

610

5100

620

410

110/9/100

1500

90

96600

6500x4730x2760

PBB-1000/8200

1000

8200

610

6500

620

410

110/9/100

2000

90

124000

8500x5180x2760

PBB-1200/6200

1200

6200

610

5100

620

410

90/8/80

1600

90

110000

6500x4830x2940

PBB-1200/8200

1200

8200

610

6500

620

410

90/8/80

2100

90

138000

8500x5230x2940

PBB-1200/12000

1200

12000

610

9500

620

410

90/8/80

2500

90

210000

12200x6430x2940

PBB-1600/8200

1600

8200

610

6500

720

410

90/8/80

2100

2x55

194000

8500x6590x3290

PBB-1600/12000

1600

12000

610

9500

720

410

90/8/80

2500

2x55

280000

12200x7540x3290

PBB-2000/8200

2000

8200

610

6500

720

410

90/8/80

2100

2x55

236000

8500x7160x3540

PBB-2000/12000

1600

12000

610

9500

720

410

90/8/80

2500

2x55

380000

12200x8160x3540

PBB-2500/12000

2500

12000

610

9500

720

410

90/8/80

3000

2x75

456000

12200x8360x3590

PBB-3000/12000

3000

12000

610

9500

720

410

90/8/80

3500

2x75

550000

12200x8660x3740
