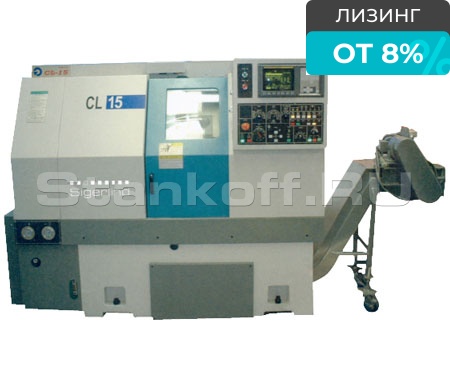

Токарно-обрабатывающие центры с ЧПУ серии CL

Гарантия
Сервис
Доставка
Лизинг
8-800-5555-770
А хотите мы Вам перезвоним? Да
Можно оплатить через

Назначение:

Токарные станки с ЧПУ серии CL разработаны с учетом современных требований к скорости, мощности и точности токарной обработки в сочетании с доступной стоимостью. Данное оборудование применяется на машиностроительных заводах России, США, Италии, Южной Кореи. Станки серии CL предназначены для обработки наружных и внутренних поверхностей деталей типа тел вращения ступенчатого и криволинейного профиля, различной сложности, включая нарезание резьб, сверление, зенкерование и др.

Особенности конструкции:

  • наклонная литая станина;
  • привод главного движения с ременной передачей;
  • система автоматической смазки направляющих и ШВП;

Базовая комплектация:

  • 8-позиционная револьверная головка;
  • гидравлическая задняя бабка;
  • Система ЧПУ FANUC Oi-Mate TC;
  • 3-х кулачковый патрон;
  • система регулировки давления зажима кулачков патрона;
  • конвейер для сбора стружки;
  • набор ключей и инструмента;

Опции:

  • Система ЧПУ Siemens SINUMERIK 802S(D)
  • устройство автоматической подачи прутка;
  • система измерения инструмента Renishaw (CL-20)
  • уловитель деталей;
Шпиндель.
Высокоточный, жесткий шпиндель установлен на двойных роликовых и радиально-упорных подшипниках, что обеспечивает повышенную осевую и радиальную жесткость.
Наклонная литая станина.
Наклонная листая станина отлита из чугуна. Угол накола станины 45° и 60°. Такая конструкция станины обеспечивает лучшую устойчивость, жесткость, гашение вибраций. Так же наклонная станина позволяет более эффективно удалять стружку и очищать станок.
Привод главного движения.
Станок оснащен приводом главного движения с ременной передачей и двигателем переменного тока с цифровым управлением. Максимальная частота вращения 5000 об/мин (CL-15). Управление частотой вращения осуществляется во всем диапазоне частот вращения с шагом 1 об/мин. Высокая скорость вращения шпинделя позволяет применять для обработки современный инструмент со сменными неперетачиваемыми пластинами и прогрессивные режимы резания.
График момента вращения на шпинделе в зависимости от его скорости вращения.
График выходной мощности электродвигателя в зависимости от его скорости вращения.
Револьверная головка.
В стандартной комплектации на станке установлена восьми позиционная револьверная головка. Поворот револьверной головки осуществляется в обе стороны для более быстрой смены инструмента. Время смены инструмента 0,3 с.
Cистема ЧПУ
Система ЧПУ FANUC Oi-Mate TC Рис. 1:
  • тип - замкнутый;
  • количество осей управления – 2 + шпиндель (2D);
  • память на 63 программы;
  • таблица корректоров на 64 инструмента;

Система ЧПУ Siemens SINUMERIK 802S(D) рис. 2:

  • До 3 аналоговых осей и один аналоговый шпиндель (без оси C)
  • Аналоговый шпиндель через интерфейс ±10 В
  • Свободный выбор токарной или фрезерной обработки
  • Предварительно заданные станочные данные
  • Интерфейс RS 232 C
  • 48 цифровых входов и 16 цифровых выходов (0.5 A)
  • Типовая программа и примеры PLC
Задняя бабка с конусом морзе №4 (CL20)
Пиноль задней бабки имеет гидравлическим приводом.
Устройство автоматической подачи прутка
Предназначено для автоматической подачи прутка в зону обработки. Позволяет обрабатывать крупные серии деталей в полностью автоматическом цикле.
Система автоматической настройки инструмента Renishaw
  • предназначена для автоматической наладки инструмента и контроля его поломки
  • точность ввода коррекции на длину и диаметр инструмента
  • автоматическое измерение параметров всех инструментов в магазине станка в течение нескольких минут
  • обнаружение поломки инструмента непосредственно

Техническая характеристика
Модель CL-15 CL-20
Диаметр обработки над станиной, мм 400 440
Диаметр обработки над суппортом, мм 160 300
Длина обработки, мм 250 500
Ускоренные перемещения X/Z, мм/мин 15/18 16/20
Величина подачи, об/мин 0-5000 0-5000
Диаметр патрона, мм 160 200
Частота вращения шпинделя, об/мин 50-5000 45-4500
Мощность главного привода, кВт 5,5/7,7 11/15
Диаметр отверстия в шпинделе, мм 46 62
Точность вращения шпинделя, мм 0,001 0,001
Револьверная головка, позиций 8 8
Диаметр пиноли задней бабки, мм 60 80
Ход пиноли, мм 80 130
Конус задней бабки МТ-3 МТ-4
Наклон станины, град. 60 45
Габариты станка, мм 2085х1555х1880 2760х1495х1710
Масса станка, кг 2700 4800
