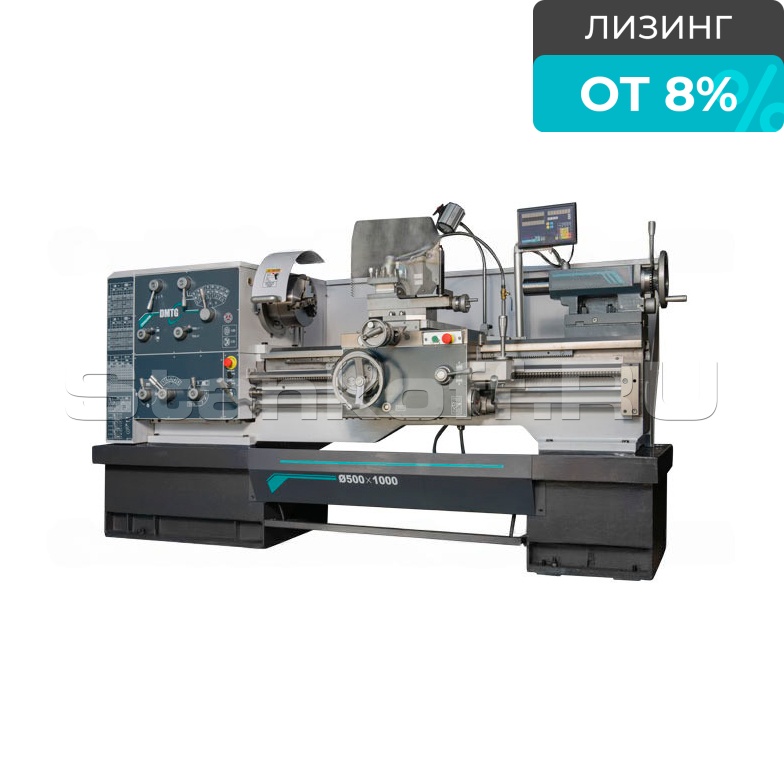

Винторезный токарный станок CDS6250B/1500

Name: Винторезный токарный станок CDS6250B/1500
Availability: PreOrder

Наличие уточняйте

Гарантия

Сервис

Лизинг

Нужна консультация?

Динар Гатауллин

+7 995 888-07-38

Хотите мы Вам перезвоним?

Мощный, точный и высокопроизводительный токарный станок для мелко и среднесерийного производства в различных отраслях промышленности.
Предназначен для черновой, получистовой и чистовой обработки заготовок из стали, чугуна и цветных сплавов.
Широкий диапазон частот вращения шпинделя и подач позволяет полностью использовать потенциал как современного твердосплавного, так и обычного инструмента.
Большие возможности по обработке: проходное отверстие шпинделя Ø82 мм (опция: 105 мм), нарезание четырех типов резьб от метрической до питчевой, масса обрабатываемой детали до 300 кг
Разработан Техническим центром корпорации DMTG совместно с английской компанией COLCHESTER (основана в 1897 г., один из ведущих мировых производителей токарных станков).
Закаленный шпиндель из высокопрочной легированной стали, установленный на регулируемые прецизионные роликоподшипники.
Высокая жесткость и прочность станины сложной формы с многочисленными ребрами жесткости. Ширина станины 394 мм.
Закаленные призматические направляющие станины (не ниже HRC 47-56, толщина закаленного слоя не менее 2 мм).
Обработка коротких деталей большого диаметра в выемке станины.
Принудительная циркуляционная система смазки передней бабки и коробки подач с собственным независимым насосом, емкость масляного бака 12,5 литров.
Шпиндель станка прошел динамическую балансировку на специальном испытательном стенде.
Мощный электродвигатель 7,5 кВт (опция: 11 кВт).
Дисковая электромагнитная муфта передает вращение на шпиндель и осуществляет реверс.
Закаленные шлифованные шестерни передней бабки и коробки подач.
Дублированная рукоятка управления вращением шпинделя (с правой и с левой стороны станка).
Привод быстрого хода суппорта со скоростью перемещений 4200 мм/мин в продольном направлении и 2100 мм/мин в поперечном направлении.
Мощная задняя бабка с пинолью диметром 75 мм и ходом 150 мм дает широкие возможности по обработке заготовок осевым инструментом (сверла, развертки).
Задняя бабка может быть смещена на ± 15 мм для точения длинных конусов.
Быстродействующий электромагнитный тормоз шпинделя.
Перегрузочная муфта ходового винта.
Система подачи СОЖ в зону резания.
Современный аналог советских станков 16К25, 1К625.

Дополнительные опции

Привод шпинделя 11 кВт
Устройство цифровой индикации с оптическими линейками на две оси
4-кулачковый токарный патрон Ø315 мм
Планшайба Ø480 мм
Конусная линейка
Люнет подвижный Ø76-216 мм
Люнет неподвижный Ø152-304 мм
Быстросменный картриджный резцедержатель
Вращающийся упорный центр Морзе 5
Комплект анкерных болтов
Комплект клиновых башмаков

Электропитание
Мощность двигателя шпинделя	7,5 кВт (опция: 11 кВт)
Станочные данные
Диаметр обработки над станиной	500 мм
Диаметр обработки над суппортом	290 мм
Диаметр обработки в выемке станины	760 мм
Длина выемки станины	280 мм
Межцентровое расстояние	1500 мм
Ширина станины	394 мм
Максимальный вес обрабатываемой заготовки	300 кг
Шпиндель
Число оборотов шпинделя	26 - 2000 об/мин
Количество скоростей шпинделя	16
Проходное отверстие шпинделя	82 мм (опция: 105 мм)
Фланец шпинделя	Camlock D8 (DIN 55029, ISO 702/II)
Внутренний конус шпинделя	метрический 90 мм (1:20)
Крутящий момент шпинделя	2370 Нм
Подачи и резьбы
Продольная подача (45 подач)	0,044 - 1,48 мм/об
Поперечная подача (45 подач)	0,022 - 0,74 мм/об
Быстрый ход в продольном направлении	4200 мм/мин
Быстрый ход в поперечном направлении	2100 мм/мин
Пределы шага нарезаемых метрических резьб (73 шага)	0,35 - 80 мм
Пределы шага нарезаемых дюймовых резьб (47 шагов)	80 - 7/16 ниток/дюйм
Пределы шага нарезаемых модульных резьб (45 шагов)	модуль 0,2 - 40
Пределы шага нарезаемых питчевых резьб (47 шагов)	160 - 7/8 DP
Диаметр / шаг продольного ходового винта	40 / 12 мм
Резцедержатель
Размер державки резца	25 х 25 мм
Угол поворота верхней каретки суппорта	± 45°
Ход верхней каретки суппорта	130 мм
Ход поперечной каретки суппорта	348 мм
Задняя бабка
Конус пиноли задней бабки	МК5
Диаметр пиноли задней бабки	75 мм
Ход пиноли задней бабки	150 мм
Поперечное перемещение задней бабки	± 15 мм
Габаритные размеры
Длина	3100 мм
Ширина х Высота	1230 х 1440 мм
Масса станка	2220 кг
