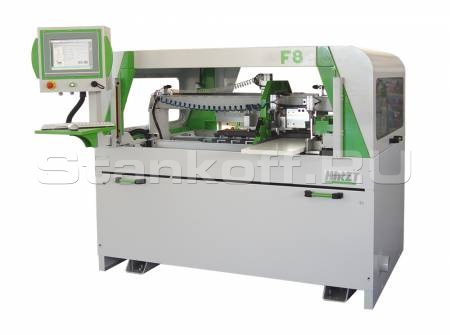

Сверлильно-присадочный станок с ЧПУ F8

Товар не поставляется

Возможные причины:

  • Снят с производства
  • Завышенная цена производителя
  • Неудовлетворительное качество
  • Отсутствие спроса

Назначение:

Предназначены для высокоточного сверления сквозных и глухих отверстий в торцах и плоскостях мебельных щитов и обеспечивают сверление всех карт присадки за один проход детали.

Область применения:

Сверлильно-присадочные станки применяются на производствах, где требуется повышенная гибкость. Эти станки не требуют перенастройки на каждую деталь, достаточно выбрать программу и установить деталь. По программе могут быть выбраны сотни различных карт присадки, и станок будет работать в поточном режиме без перенастроек.

Схема обработки:



Отличительные особенности:

- Нижнее расположение сверлильной головки;
- Программа оптимизации сама выберет наиболее быстрый вариант присадки в зависимости от установленного в шпинделях инструмента;
- Замена инструмента производится только при необходимости его заточки;
- Четыре управляемых координатных оси;
- Простое управление: использование графического интерфейса.

Возможные конфигурации сверлильной головы «F8»

Конфигурация сверлильной головы станка F8 (1+1)

На схеме указана базовая конфигурация головы:
- 7 вертикальных шпинделей (для сверления в пласть);

- 2 горизонтальных шпинделя (для сверления в торец).

Расположение сверлильных шпинделей может быть различным в зависимости от карты присадки и пожеланий покупателя.

Конфигурация сверлильной головы F8 (3 стор.)

- 7 вертикальных шпинделей;
- 3 горизонтальных шпинделя
(1+1 передний-задний торец, 1 левый торец)

Конфигурация сверлильной головы F8 (2+2)

- 7 вертикальных шпинделей;
- 4 горизонтальных шпинделя (2 + 2 горизонтальных
шпинделя для сверления переднего и заднего торца)

Конфигурация сверлильной головы F8 (4 стор.)

- 7 вертикальных шпинделей;
- 4 горизонтальных шпинделя (1+1 передний-задний торец, 1 левый торец, 1 правый торец)

Опции:

078 - программное обеспечение «FULL CN», «CAD», LСD 15";
078А - программное обеспечение для связи с офисом;
078В - софт для штрих - кода;
079С - сканер для штрих кода;
079 - удлинённая базирующая балка (для крупногабаритных деталей);
080 - рольганг 500х1500;
050 - дополнительный горизонтальный шпиндель;
069 - четырёхстороннее горизонтальное сверление.

Конструктивные особенности

Базирование детали

На входе станка деталь базируется с помощью левого бокового упора, который перемещается по прецизионным (линейным) направляющим. Упор оснащен пневматическими тормозами, что обеспечивает надежную фиксацию детали.

Вертикальные прижимы

В рабочей зоне деталь надежно фиксируется с помощью вертикальных прижимов, что обеспечивает высочайшую точность при сверлении. Пошаговое перемещение заготовки позволяет обрабатывать детали неограниченной длины.

Пульт управления

Управление станком осуществляется с эргономичного пульта, где отображаются все операции совершаемые станком, а также производится переход на различные карты присадки. В базовой версии поставляется с дисплеем LCD 8".

Скорость

Присадка всех отверстий под сборку полки была произведена без перенастройки станка всего за несколько минут.


Производитель: Hirzt

Родина бренда: Италия

Минимальная длина заготовки, мм 240
Ширина заготовки, мм 50-1000
Толщина заготовки, мм 10-40
Максимальная ширина сверления, мм 800
Количество шпинделей 9
Скорость подачи шпинделей, м/мин 30
Скорость подачи заготовки, м/мин 30
Частота вращения сверл, об/мин 3400
Максимальный диаметр инструмента, мм 35
Максимальная длина инструмента, мм 76
Давление в пневмосистеме, Бар 6
Диаметр аспирационного патрубка, мм 100
Установленная мощность, кВт 3,5
Габариты, мм 1833 х 1200 х 1446
