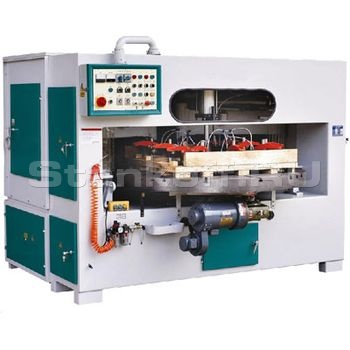

Копировально-фрезерный станок PF-71160

В наличии на складе
Гарантия
Сервис
Лизинг
Нужна консультация?

Динар Фасхутдинов

Хотите мы Вам перезвоним? Да

Назначение:

Предназначены для высокопроизводительного изготовления сидений стульев, столешниц, криволинейных ножек стульев и столов, спинок стульев и других подобных изделий.

Особенности станков:

Тяжелые станки оснащенные 2-мя фрезерными узлами. Предназначены для тяжелой работы в несколько смен и большого съема материала.

Комплектация станков:

2 фрезерных узла

Устройство станков:

  • Рабочий стол круглой формы, с установленным на нем шаблоном и заготовкой вращается вокруг своей оси
  • Для обкатки (фрезерования по периметру) плоских заготовок, например сидений стульев, столешниц и т.п. заготовки фиксируются в центре стола пневмоприжимом, расположенным над центром стола.
  • Для продольного фрезерования, например ножек стульев, ножек столов, спинок стульев и т.п. применяются специальные пневмоприжимы, устанавливаемые по периметру стола.
  • Рабочие органы – 2 фрезы, имееют ход к центру стола и обратно с помощью пневмоцилиндра. На одном валу с инструментом установлен копировальный подшипник, находясь под инструментом данный подшипник обкатывает шаблон, а инструмент над ним копирует форму шаблона на заготовке.

Принцип работы:

Столешницы, сиденья стульев и т.п. – для фрезерования таких заготовок в центре стола крепится шаблон требуемой формы, на шаблон укладывается заготовка и прижимается сверху центральным пневмоприжимом. Стол с заготовкой вращается – заготовка обрабатывается по всему периметру за один проход. Заготовки можно устанавливать пакетами (друг на друга).

Ножки стульев, спинки стульев и т.п. – для продольного фрезерования таких заготовок по периметру стола крепятся шаблоны, на шаблоны укладываются заготовки и фиксируются специальными пневмоприжимами расположенными так же по периметру стола. Стол вращается, за 1 оборот обрабатывается несколько заготовок (в зависимости от их размера). Во время данной операции стол не останавливается, оператор успевает снять обработанное изделие и установить на его место новую заготовку, т.к. прижим заготовок осуществляется автоматически – это позволяет добиться высокой производительности.

Примеры изделий

Ножки стульев, спинки стульев и т.п

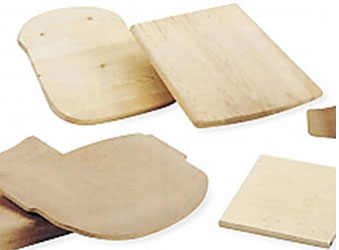

Сиденья стульев, столешницы и т.п
Вешалки и т.п. криволинейные изделия



Диаметр обработки, мм 500 - 1800
Диаметр стола, мм 1630
Количество фрезерных узлов, шт 2
Скорость вращения стола, об/мин 0,5 - 3
Скорость вращения шпинделя, об/мин 8500
Диаметр шпинделей, мм 35
Макс. толщина обработки, мм 130
Диаметр копировального подшипника, мм 100
Мощность привода вращения стола, кВт 2,2
Мощность фрезерного узла, кВт 7,5х2
Вес, кг 3900
Габариты станка, м 2,6х2,2х1,9
