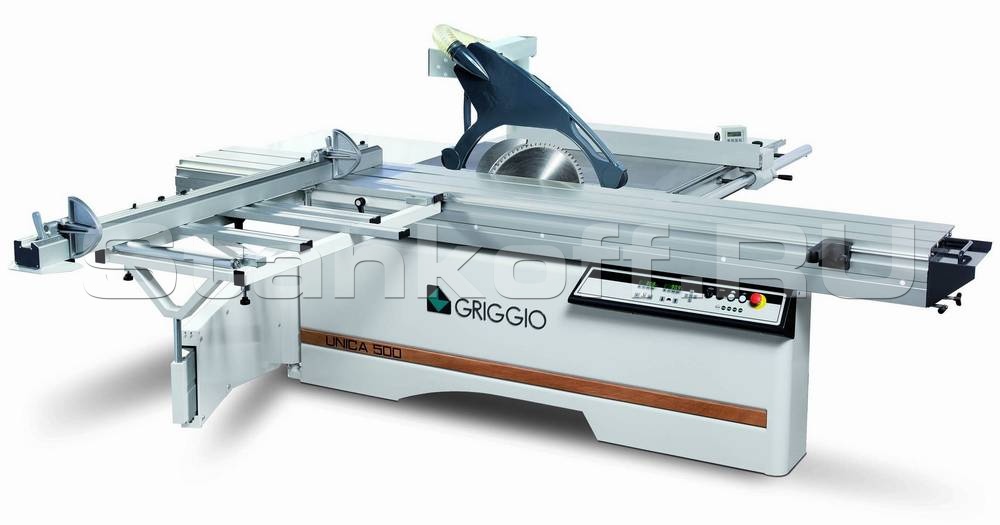

Станок форматно-раскроечный UNICA 500 E

Есть предложение дешевле?
1 002 406 руб
922 213 руб
Гарантия
Сервис
Доставка
Лизинг
8-800-5555-770
А хотите мы Вам перезвоним? Да
Можно оплатить через

Предназначен для штучного и пакетного раскроя плитных материалов, в том числе облицованных ламинатом. Станок спроектирован для использования в тяжелых условиях работы, отлично зарекомендовал себя в крупносерийном и массовом производстве. Его отличает высочайшая надежность и большой запас прочности.

Длинная алюминиевая каретка и широкий поперечный стол позволяют устанавливать листы большого формата и перемещать их относительно пильного механизма. Конструкция пильного узла позволяет раскраивать листы ламинированного ДСП без сколов.

Форматно-раскроечный станок широко используются на средних и крупных мебельных и столярных производствах для изготовления корпусной мебели.

Стандартная комплектация моделей:

  • прямой запуск;
  • моторизованный подъем пилы;
  • моторизованный наклон пилы;
  • электронные цифровое индикаторы наклона и  подъема пилы.

Конструктивные особенности:

Роликовая каретка

Перемещение каретки осуществляется за счет тройных роликов по высокоточным закаленным направляющим. С помощью третьего ролика возможно максимально использовать опорную площадь верхней части для устойчивости каретки.
Роликовая конструкция каретки обеспечивает ее большую грузоподъемность и износоустойчивость.

Литой корпус пильного узла

Обеспечивает высокую жесткость, виброустойчивость и надежность станка. Перемещение пильного узла происходит по высокоточным линейным направляющим, что обеспечивает отсутствие вибрации и максимальную надежность при длительной эксплуатации.

Четырехскоростной шкив

Установлен по центру шпинделя между двумя подшипниками, что гарантирует легкую замену ремня, отсутствие вибраций и более длительный срок службы подшипников. Удлиненный шпиндель поддерживается двумя подшипниками с правой и с левой стороны.

Регулировка скорости основной пилы

Удобная система регулировки скорости основной пилы на рабочем столе позволяет за 3-5 секунд изменить частоту вращения пильного диска. При этом не требуется применение дополнительных инструментов.

Подрезной узел

Подрезной узел оснащен электрической регулировкой (2 оси -стандарт, 3 оси – опция для всех моделей) обеспечивает удобство работы и точность позиционирования. При включении станка поднимается, при выключении опускается под стол.

Аспирационная система

Как основной, так и подрезной узлы имеют независимую друг от друга систему аспирации. Благодаря этому обеспечивается эффективное удаление стружки из рабочей зоны.

Телескопическая линейка

Предназначена для замера крупногабаритных листов пиломатериалов и представляет собой алюминиевый профиль закрытой структуры  с сечением 105х80. Данная конструкция обеспечивает точность замеров и исключает скручивание линейки, что обеспечивает жесткость конструкции и точность замера.

Упор-флажок

Упор-флажок с быстрым выбором 5 положений обеспечивает считывание размеров по подсвеченной шкале (эксклюзив Griggio).
Это дает удобство и быстроту работы оператора.

Телескопический суппорт

Увеличенное плечо телескопического суппорта гарантирует максимальную устойчивость каретки и точность реза.

Позиционирование наклонной линейки (опция)

Каретка оснащена приспособлением для быстрого позиционирования наклонной линейки на 90- 5- 10 -15 - 20 - 22,5 -25 – 30 – 35 – 40 - 45 град. с компенсацией положения линейки, в зависимости от угла наклона.

Приставка для параллельных разрезов (опция)

Позволяет производить строго параллельные резы на обрабатываемом листе большой длины.

Цифровые индикаторы на линейках (опция)

Позволяют с высокой точностью (до 0,1 мм)  устанавливать размеры раскроя заготовок по длине и ширине.

Салазки на каретке (опция)

Дополнительная конструкция салазок на каретке позволяет надежно базировать крупногабаритные детали, что дает высокое качество распила и соблюдение геометрии распила.

Двойной упор (опция)

Предназначен для распила заготовок под углом 45 градусов и обеспечивает точность соблюдения углов при пилении.

Дополнительная линейка для пиления под углом (опция)

Обеспечивается точный распил заготовок под углом, что значительно расширяет технологические возможности станка.

Эксцентриковый винтовой прижим (опция)

Обеспечивает надежную фиксацию небольших заготовок.

Параллельный боковой упор с точной регулировкой (опция)

Предназначен для установки размера обработки от пилы до плоскости линейки (которая крепится на боковом упоре). Благодаря дополнительной ручке точной регулировки обеспечивается точность геометрических размеров.

Пневмоприжимная балка (опция)

Осуществляет надежную фиксацию единичной заготовки или пакета заготовок.
Длина пневмоприжимной балки 3200 мм, максимальный размер распиливаемой заготовки 3050 мм. Балка оснащена приводом от пневмоцилиндров.

Опции:

  • Норматив EN с тормозом.
  • Возможность работы с пилой 500 мм.
  • Станок без подрезной пилы.
  • Оснащён двойной регулируемой пилой от 2,8 до 3,8 мм.
  • Двойная регулируемая подрезная пила "CD".
    - подрезной узел с двойной пилой - регулировка расстояния между двумя пилами с увеличением до 0,05 мм без использования ключей.
    - регулировка толщины пилы мин 2,8 мм/маск 3,6 мм.
    - оснащён двойной пилой.
  • Возможность установки каретки 2600 мм (ширина раскроя с подрезным узлом 2700 мм)
  • Возможность установки каретки 3800 мм (ширина раскроя с подрезным узлом 3870 мм)
  • Возможность установки каретки 4300 мм (ширина раскроя с подрезным узлом 4370 мм)
  • Возможность установки DIGIT на подвижную каретку - установка позиционера DIGIT с прямым запуском на подвижной каретке (DIGIT 1-2-3)
  • Запуск на алюминиевой каретке.
  • Автоматический запуск звезда-треугольник.
  • Электронный визуализатор наклона пилы
  • Пневматическая замена ремня.
  • Ручная централизованная смазка.
  • Пневматический прижим 3200 мм. Полезная ширина заготовки 3050 мм.
  • Двойной упор для реза под углом 45 град.
  • Эксцентриковый винтовой прижим.
  • Приставка для параллельных разрезов.
  • Приставка для параллельных разрезов с электронным визуализатором.
  • Расширение стола на выходе
  • Ширина реза 1500 мм
  • Электронный датчик параллельного упора. С эксцентриковой блокировкой и микрометрической регулировкой.
  • Плавная регулировка скорости от 2000 до 6000 об/мин.
  • Наклонная форматная каретка -50/+50 град.
    С телескопическим расширением 470 мм
  • Наклонная форматная каретка с визуализатором -50/+50 град
    Оснащена:
    - цифровой визуализатор наклона форматной каретки
    - 2 электронных датчика положения упора на телескопической направляющей
    -1 датчик для упора
    -датчик считывания параметров с магнитной ленты
    -телескопическое расширение 470 мм
  • 2 электронных счётчика для удлинения телескопической направляющей.
    Удлиненная телескопическая алюминиевая направляющая для форматной каретки с двумя электронными счётчиками для позиционирования упоров:
    -счётчик для 1-го и 2-го упора с независимым позиционированием.
    -счётчик для 3-го выдвижного упора.
    -считывание с магнитной полосы.
  • Телескопический удлинитель 750 макс. Для форматной каретки.
  • Второй форматный стол.
  • Параллелограммная защита пилы 'CE'.
  • Расклинивающий нож толщиной 2,8 мм (для пилы диаметром 300 мм)
  • Визуализация скорости на дисплее.
  • Лазер для оптимизации реза на параллелограммной защите.
  • Поворотная навесная панель управления
    - легко убирается из рабочей зоны для облегчения загрузки больших заготовок.
    - содержит кнопки запуска.
    - электронный индикатор угла наклона пилы.
  • Набор для фрезы 15 х 200 мм
  • Двойная подрезная пила WIDIA диам. 125 мм (Z 12+12 толщина зуба 3,1/3,9 мм)
  • Двойная подрезная пила WIDIA для подрезного узла с 3 осями.
    (Z 12+12 толщина зуба 2,8/3,8 мм)
  • Основная пила WIDIA диам. 300 мм
  • Основная пила WIDIA диам. 350 мм (Z 84 толщина зуба 3,5 мм)
  • Основная пила WIDIA диам. 400 мм (Z 60 толщина зуба 3,8 мм)
  • Основная пила WIDIA диам. 450 мм (Z 66 толщина зуба 4,2 мм)
  • Двигатель 10 л.с. (7,5 кВт) 50 Гц  с автоматическим запуском звезда-треугольник.
  • Двигатель 15 л.с. (11 кВт) 50 Гц  с автоматическим запуском звезда-треугольник.
Технические характеристики станка форматно-раскроечного UNICA 500 E

Размер каретки, мм

385x3200

Длина раскроя, мм

3260

Диаметр основной пилы, мм

450

Диаметр подрезной пилы, мм

125

Частота  вращения пильного вала, об/мин

3000 – 4000 – 5000 – 6000

Высота реза при 90 град, мм

155

Высота реза при 45 град, мм

105

Ширина реза, мм

1250

Диаметр аспирационных отверстий (2 шт), мм

120

Мощность, кВт

5,5

Габариты, мм

3300х3360х930

Габариты в упаковке, мм

3400х1200х1115

Масса, кг

980
