Станина

Мощная сварная станина с увеличенной толщиной металла имеет повышенный запас прочности, устойчива к вибрации и деформации. Основным параметром станины является точность базирования всех узлов и агрегатов центра. Во время сборки станины все детали прошли полный контроль качества, благодаря этому повышаются точностные параметры станка.

Высокоскоростной шпиндель

Высокоскоростной шпиндель с пневматическим разжимом инструмента можно вручную поворачивать в диапазоне ± 90 градусов. Шпиндель можно оснастить приводом для сменных головок, которые значительно расширяют технологические возможности обработки,( сверление и фрезерование сбоку под любым углом). Шпиндель имеет конус ISO 30, HSK F 63.

Наклонно-поворотная головка

Современная наклонно–поворотная головка со встроенным шпинделем и пневматическим разжимом инструмента имеет 5 управляемых осей. Конус HSK F 63 выполнен из высококачественных материалов на высокотехнологичном оборудовании.

Сменные головки

Сменные головки значительно увеличивают спектр обработки изделий. Головки удобно меняются и не требуют больших затрат времени при замене. Для использования сменных головок станок должен иметь поворотную ось С. Если головка не требует поворота, то шпиндель оснащается стопорным кольцом.

Смена инструмента

Для полной автоматизации процесса обработки станок оснащен магазином инструмента на 12 позиций. Смена инструмента происходит в автоматическом режиме с помощью позиционного устройства, что исключает ошибку замены инструмента.

Обработка полистирола (Опция)

Продуктивная обработка полистирола достигается с использованием специального адаптера для зажима инструмента со встроенной системой отсоса стружки. Адаптер можно устанавливать на все виды шпинделей с конусом ISO 30 или HSK F 63.

Рабочие столы

Рабочие столы имеют износостойкую поверхность, устойчивую к деформации и имеющую специальные покрытия для обработки разных категорий материалов:

— рабочий стол из анодированных алюминиевых профилей, предназначен для обработки моделей форм, объемных фигур. Зажим осуществляется с помощью прихватов.

— рабочий стол из упроченного гетинакса с резьбовыми отверстиями М10 и растром 100x100мм, предназначен в основном для обработки полистирола.

— вакуумный рабочий стол с пневматическими упорами применяется для обработки материалов в виде плит, которые размещаются на присоски или шайбы.

Система ЧПУ«HEIDENHAIN ITNC 530»

Современная и полностью цифровая система ЧПУ работает под Windows . Оснащена стандартными программами в ISO кодах. Система ЧПУ оснащена модулем для высокоточной обработки, который автоматически корректирует скорость в зависимости от траектории перемещения. Систему ЧПУ можно подсоединить к компьютерной сети Internet со скоростью 100 Mbts для переноса программ и удаленной диагностики.

Контрольно измерительные инструменты фирмы «HEIDENHAIN». (Опция)

Центр оснащен системой автоматической калибровки длины инструмента, диаметра и износа. Специально для этой цели применяются 3D-щупы для определения точности базирования и обработки поверхности заготовки. Для калибровки положения инструмента используют электронный индикатор, определяющий параметры режущего инструмента. После измерения всех параметров выполняется автоматическая настройка обработки.

Комплектующие

Для сборки центра используются комплектующие только известных производителей ( подшипники, шариково-винтовые пары, электрические элементы). Перемещение по осям осуществляется по прецизионным шариковым направляющим фирмы, Rexroth. Станина станка выполнена из толстостенных стальных профилей, которые затем обработаны на современном 5 осевом обрабатывающем центре CNC.

Програмное обеспечение для расчета и проектирования центра. (Опция)

-SOLID WORKS. Центр был полностью спроектирован с помощью современного программного обеспечения solid works, программа широко применяется для проектирования оборудования и моделей с разными параметрами.

— SOLID CAM предлагает мощный инструмент для быстрого и эффективного создания NC программ обработки до 5 осей одновременно. Поддерживает комплектную поставку NC программ обработки, которая включает:
— проверку обработки
— автоматическое сверление
— 2D фрезерование
— 2,5D фрезерование
— 3D фрезерование
— одновременное 4 осевое фрезерование
— 4,5 осевое индексированное фрезерование
— 5 осевое одновременное фрезерование

Техническая поддержка

— гарантийный и после гарантийный ремонт
— склад запасных частей
— широкий выбор принадлежностей
— обучение и полная консультация по CAD/CАМ программам.

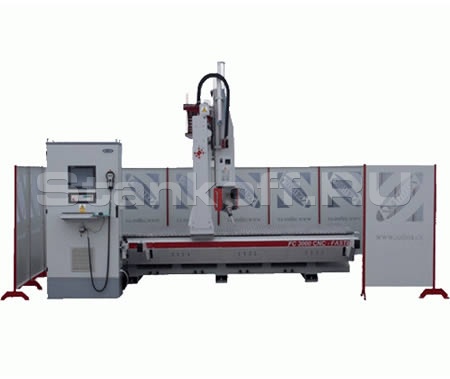

RAPID

Модель

FC 3000 CNC

FC 4000 CNC

FC 5000 CNC

Размеры рабочей поверхности, мм

4000x1300

5000x1300

6000x1300

Рабочий ход по оси, X, мм

3000

4000

5000

Рабочий ход по оси Y, мм

1650

1650

1650

Рабочий ход по оси Z, мм

700

700

700

Максимальная скорость по осям X-Y-Z, м/мин

30-30-25

30-30-25

30-30-25

Сервомоторы осей, X-Y-Z, Нм

13,5 — 5,3 — 5,3

13,5 — 5,3 — 5,3

13,5 — 5,3 — 5,3

Размеры для установки станка, Д x Ш x В, мм

5000x4000x3400

6000x4000x3400

7000x4000x3400

Размеры станка, Д x Ш x В (транспортные), мм

4300x2310x2300

5300x2310x2300

6300x2310x2300

Масса, кг

4200

4800

5400

RAPID MAX

Модель

FC 3000 CNC

FC 4000 CNC

FC 5000 CNC

Размеры рабочей поверхности, мм

4000x1500

5000x1500

6000x1500

Рабочий ход по оси X, мм

3000

4000

5000

Рабочий ход по оси Y, мм

1850

1850

1850

Рабочий ход по оси Z, мм

700

700

700

Максимальная скорость по осям, X-Y-Z, м/мин

30-30-25

30-30-25

30-30-25

Сервомоторы осей X-Y-Z, Нм

13, 5-5, 3-5, 3

13, 5-5, 3-5, 3

13, 5-5, 3-5, 3

Размеры станка, Д x Ш x В (транспортные), мм

4300x2510x2300

5300x2510x2300

6300x2510x2300

Масса, кг

4400

5000

5600

Технические параметры 5 осей, (шпиндель HS 652) с конусом HSK F 63

Модель

HS 652

HS 653

Скорость вращения, об/мин

0-24000

0-18000

Поворот в оси С, град

±200

±200

Наклон в оси А, град

±120

-10 +125

Вращающий момент, Нм

8

21,5

Максимальная скорость осей С-А, об/мин

5000/5000

3000/4000

Сервомоторы осей , С-А , Нм

3 — 0,65

5,2 -1,5

Мощность, кВт

12

18

Технические параметры 3 осей

Модель шпинделя

ES 721

ES 747

Скорость вращения 3 осевого шпинделя, об/мин

0-15000

0-10000

Скорость вращения 4 осевого шпинделя, об/мин

10000

-

Вращающий момент, Нм

25,5

59,7

Конус, ISO

40

50

Мощность, кВт

12

22

Дополнительные параметры

Модель

FC 3000 CNC

FC 4000 CNC

FC 5000 CNC

Предохранители, А

25

25

25

Напряжение,V

400

400

400

Сечение кабелей, мм2

6

6

6

Частота тока, Гц

50-60

50-60

50-60

Сжатый воздух, МПа

0,6-1,0

0,6-1,0

0,6-1,0

Расход воздуха, л/мин

50

50

50

Мощность вытяжки , м3/час

2000-4000

2000-4000

2000-4000

Статическое разряжение вытяжки, Па

2500-3000

2500-3000

2500-3000

Скорость вытягиваемого воздуха, м/с

30

30

30

Максимальная мощность, кВт

20

20

20
