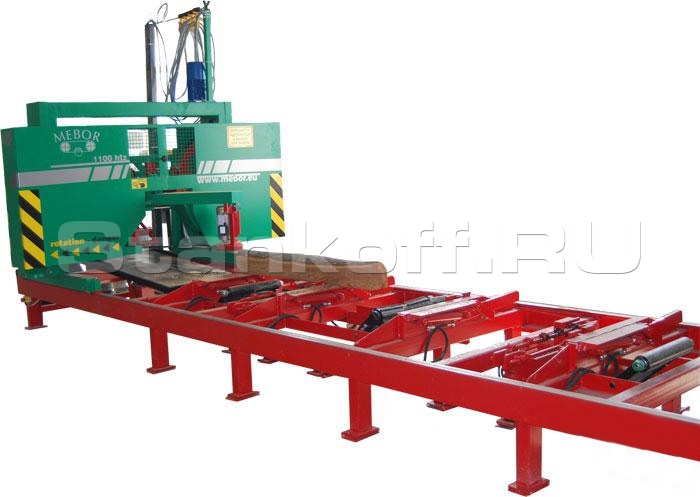

Горизонтальная ленточная пилорама HTZ 1100

Гарантия
Сервис
Доставка
Лизинг
8-800-5555-770
А хотите мы Вам перезвоним? Да
Можно оплатить через

Предназначен для продольной распиловки бревен с целью получения пиломатериала высокого качества.

Сочетает в себе такие преимущества ленточного пиления как тонкий пропил и возможность индивидуального раскроя пиловочника, и в то же время оборудован шкивами большого диаметра 1100 мм, что делает возможным применение широких ленточных пил 110 мм и распиловки бревен диаметром до 900 мм. Станок оборудован гидравлическим устройством натяжения пильного полотна, что гарантирует идеальную геометрию пиломатериала и работу с высокой скоростью подачи.

Станок может быть укомплектован полным спектром пристаночной механизации позволяющей свести к минимуму степень ручного труда.

Область применения

Высокопроизводительные ленточные пилорамы благодаря высокой степени механизации легко встраиваются в лесопильные потоки и применяются в качестве головного станка для получения качественных пиломатериалов в больших объемах на предприятиях и в цехах лесопильного производства, а также для индивидуального раскроя бревен на пиломатериалы экспортного качества.

Схема обработки

Отличительные особенности:

Литые шкивы увеличенного диаметра Литые шкивы пильного узла большого диаметра 1100 мм, прошедшие специальную динамическую балансировку, осуществляют надежное вращение ленточной пилы и создают благоприятные условия ее работы за счет снижения напряжений в пиле. Позволяют обеспечить высокое качество и точность распиливания бревен при высоких скоростях резания и больших диаметрах (до 900 мм).
Гидравлическое натяжение ленточного полотна Натяжение ленточной пилы осуществляется с помощью гидроцилиндра. Обеспечивается надежное и равномерное натяжение пилы.
Гидравлические направляющие ленточной пилы Гидравлические направляющие ленточной пилы обеспечивает высокую устойчивость ее при пилении с высокой скоростью резания. Позволяют получать высокое качество пропила. Перемещение направляющих в зависимости от размера обрабатываемого бревна осуществляется с помощью гидроцилиндров. Обеспечивается быстрая перенастройка узла с пульта управления оператора.
Рельсовый путь длиной 9м, высотой 500мм, шириной 1820мм Обеспечивает распиловку бревна до 5 м. Жесткость станины позволяет работать с древесиной твердых пород и больших диаметров.
Гидравлическое крепление бревна 4 гидравлических зажима обеспечивают быстрое и надежное крепление бревна при пилении.
Поворотное устройство (кантователь) Гидравлическое устройство для поворачивания бревен для быстрого позиционирования бревна / бруса в оптимальное для пиления положения; 4 угловых рычага и 1 цепной кантователь обеспечивают уверенное манипулирование бревнами диаметром до 900 мм.

Подрезная пила (Дебаркер) Подрезной узел автоматически очищает кору от загрязнения с торца бревна, от которого начинается распил, тем самым обеспечивая повышенный ресурс инструмента. Простая наладка - узел сам огибает неровности бревна.

Дополнительное оборудование:

Загрузочное устройство с механизмом поштучной выдачи бревен Обеспечивает автоматическую подачу бревен на ленточнопильный станок без использования ручного труда (стандартное исполнение: длина 4,5м, ширина 3,6м). Возможны другие варианты исполнения - по согласованию с заказчиком.
Гидравлическое устройство для загрузки бревен на рельсовый путь ленточнопильного станка Обеспечивает подачу бревна на рельсовый путь станка без использования ручного труда, рекомендуется устанавливать в местах где нет возможности использовать загрузочное устройство с механизмом поштучной выдачи.
Вальцы для продольной подачи бревна по рельсовому пути Один валец приводной с гидродвигателем и два неприводных обеспечивают продольное перемещение бревна для оптимальной его ориентации на пути.
Устройство для подъема гидрозажимов Обеспечивает выравнивание оси бревна относительно станины, для получения оптимального распила искривленных бревен и бревен с большим сбегом.
Ленточный транспортер для механизированного удаления досок Транспортер длиной 2,5 м, шириной 1 м с приводом для автоматического удаления досок из зоны пиления, наиболее эффективно дополняет устройство для сталкивания досок
Устройство для облегчения удаления досок Устройство оборудовано вальцом находящимся на пути станка, облегчает удаление досок в случае когда нет возможности установить приводной транспортер
Система аспирации Устанавливается непосредственно на ленточнопильном станке и обеспечивает удаление опилок из зоны резания, тем самым предотвращает налипание опилок на шкивы и полотно пилы.
Электронное управление с 5-ю программами и наладкой толщины пропила Электронное управление ленточнопильного станка с 5-ю программами и цифровой наладкой толщины распиливания; данная опция позволяет оператору с высокой точностью устанавливать толщину реза, а также распиливать бревно по заранее заданной программе раскроя; значительно повышает производительность и точность размеров пиломатериала
Пульт управления и кресло оператора размещаются непосредствено на пильном узле.
Электронное управление с 5-ю программами и наладкой толщины пропила DOUBLE Электронное управление DOUBLE ленточнопильного станка 5-ю программами и цифровой наладкой толщины распиливания; дистанционная панель управления на отдельностоящей консоли. Благодаря дистанционной панели управления оператору не приходиться ездить вместе с ленточнопильным узлом.
Дополнительное гидравлическое крепление бревна Обеспечивает быстрое и точное крепление без ручной наладки креплений.
Дополнительное механическое крепление бревна. (Если не входит в базовую комплектацию) Механический рычажный зажим рекомендуется для станков эконом-класса работающих с невысокой производительностью. (Если не входит в базовую комплектацию).
Поворотное устройство (кантователь). (Если не входит в базовую комплектацию) Гидравлическое устройство для поворачивания бревен для быстрого позиционирования бревна (бруса) в оптимальное для пиления положения; 4 угловых рычага + 1 цепной кантователь обеспечивают уверенное манипулирование бревнами диаметром до 500 мм и длиной 4,5 м управляются с пульта оператора. (Если не входит в базовую комплектацию)
Дополнительное гидравлическое устройство для поворачивания бревен (цепной кантователь). (Если не входит в базовую комплектацию) Для кантования толстомерного лесоматериала длиной более 4,5 м и диаметром до 1000мм, данная опция устанавливается в дополнение к основному кантователю с гидравлическими упорами. (Если не входит в базовую комплектацию)
Подрезная пила (Дебаркер). (Если не входит в базовую комплектацию) Подрезной узел автоматически очищает кору от загрязнения с торца бревна, от которого начинается распил, тем самым обеспечивая повышенный ресурс инструмента. Простая наладка - узел сам огибает неровности бревна. (Если не входит в базовую комплектацию)
Удлинение станины Удлинение станины до 10 м, для распиловки бревен длиной 6 м.
Технические характеристики горизонтальной ленточной пилорамы HTZ 1100
Параметры обрабатываемой заготовки (бревна), мм:
- длина
- диаметр

до 5000*
до 900
Диаметр пильных шкивов, мм 1100
Ширина пильного шкива, мм 95
Режущий инструмент (ленточная пила), мм:
- ширина
- длина

110
6650
Натяжение пил гидравлическое
Вертикальное перемещение пильной рамки электромеханическое
Скорость подачи м/мин 0 - 40
Производительность, м3 в час 1,5-4,0
Мощность двигателя, кВт 22*
Габариты рельсового пути, мм 9000х1820х500
Габариты станка, мм 2800х2000

* Возможно изготовление станка с другими параметрами по спецзаказу
